11.17.1. Особенности конструкции

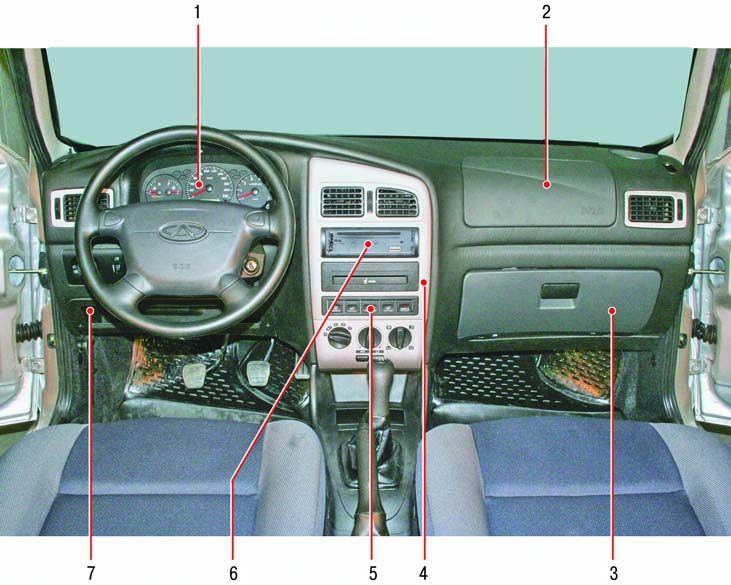

Рис. 11.1. Панель приборов: 1 – комбинация приборов; 2 – подушка безопасности переднего пассажира; 3 – вещевой ящик; 4 – накладка центральной консоли панели приборов; 5 – блок выключателей; 6 – блок аудиосистемы; 7 – полка для мелких вещей

Панель приборов (рис. 11.1) имеет разборную конструкцию, состоящую из декоративной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную заклепками к стальному каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов, сопла системы отопления и кондиционирования, вещевые ящики.

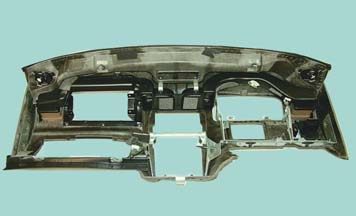

Каркас панели приборов состоит из стальной арматуры и обтянут полимерной пленкой. Каркас прикреплен болтами, винтами и гайками к передним стойкам и основанию кузова. К каркасу панели приборов прикреплены воздуховоды системы отопления (кондиционирования) и вентиляции.

Предупреждение В панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, может привести к травмам.
