11.14.4. Замена переднего ремня безопасности

Вам потребуются: ключ или торцовая головка «на 17», отвертка с плоским лезвием.

Примечание Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Предупреждения После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин и только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем. Разборка преднатяжителей ремней запрещается. Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла. Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

2. Снимите нижнюю часть облицовки центральной стойки (см. «Снятие и установка облицовок салона»).

Примечание Сиденье водителя для наглядности снято.

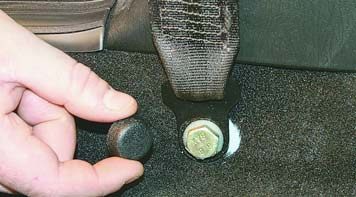

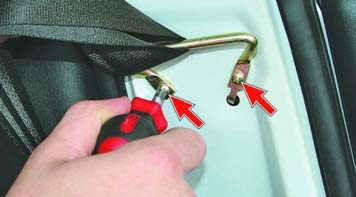

3. Выверните два винта крепления направляющей ремня к центральной стойке.	4. Снимите декоративный колпачок с нижнего болта крепления ремня...

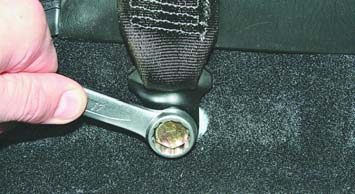

5. ...и выверните болт.

Предупреждение На болтах крепления ремня установлены дистанционные втулки, не потеряйте их при замене ремня.

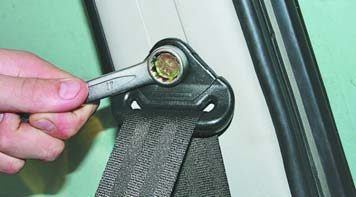

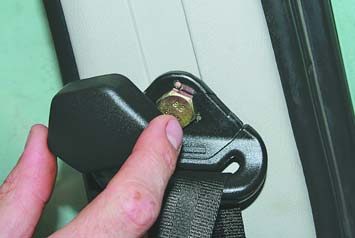

6. Снимите декоративную накладку пряжки...	7. ...и выверните болт верхнего крепления ремня.

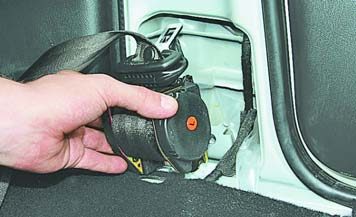

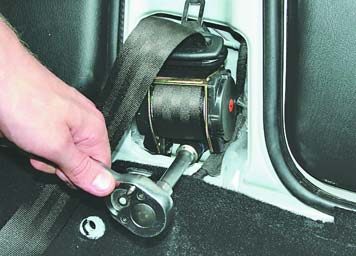

8. Выверните болт крепления инерционной катушки...	9. ...и извлеките катушку из стойки кузова.

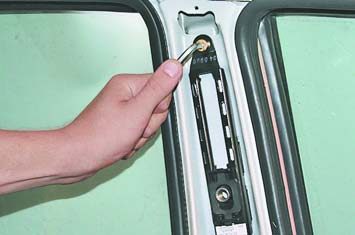

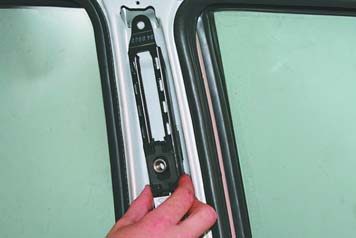

10. Выверните болт крепления узла для регулировки положения ремня по высоте...	11. ...сдвиньте регулировочный узел вверх...

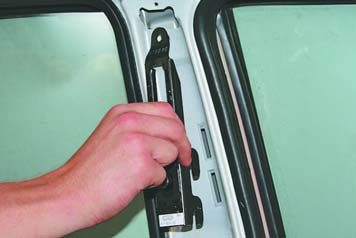

12. ...и снимите его, выведя фиксаторы из пазов стойки.

13. Для снятия замка переднего ремня безопасности выверните болт крепления замка с левой задней стороны водительского сиденья и снимите замок.

14. Установите детали в порядке, обратном снятию.
