10.9.1. Особенности устройства

В системе зажигания не используется традиционный распределитель...

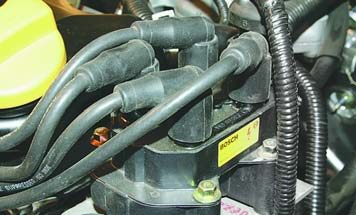

...здесь применяется четырехвыводная катушка зажигания, состоящая из двух двухвыводных катушек зажигания, объединенных в один блок. Управляет током в первичных обмотках катушек зажигания контроллер, получающий информацию от датчиков и использующий два мощных транзисторных вентиля.

Система зажигания не включает в себя подвижных деталей, поэтому не требует обслуживания и не нуждается в регулировках.

В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1–4 и 2–3, искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй – с бокового на центральный.

Управляет зажиганием в системе контроллер. Датчик положения коленчатого вала подает в контроллер опорный сигнал, на основе которого контроллер рассчитывает последовательность срабатывания катушек в модуле зажигания. Для точного управления зажиганием контроллер использует следующую информацию:

– частота вращения коленчатого вала;

– нагрузка двигателя;

– температура охлаждающей жидкости;

– положение коленчатого вала;

– положение распределительного вала;

– наличие детонации.
