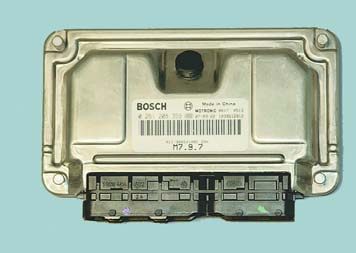

10.8.3. Электронный блок управления (контроллер)

ЭБУ расположен под панелью приборов и представляет собой управляющий центр электронной системы управления двигателем. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и эксплуатационные показатели автомобиля.

В ЭБУ поступает следующая информация:

– положение и частота вращения коленчатого вала;

– положение распределительного вала;

– температура охлаждающей жидкости;

– температура и давление всасываемого воздуха;

– положение дроссельной заслонки;

– содержание кислорода в отработавших газах;

– наличие детонации в двигателе;

– скорость автомобиля;

– напряжение в бортовой сети автомобиля;

– запрос на включение кондиционера.

На основе полученной информации ЭБУ управляет следующими системами и приборами:

– топливоподачей (форсунками и электробензонасосом);

– системой зажигания;

– регулятором холостого хода;

– адсорбером системы улавливания паров бензина;

– вентиляторами системы охлаждения двигателя;

– муфтой компрессора кондиционера;

– системой диагностики.

ЭБУ включает выходные цепи (форсунки, различные реле и пр.) путем замыкания их на «массу» через выходные транзисторы контроллера. Единственное исключение – цепь реле топливного насоса. Электробензонасос запитывается через силовое реле. В свою очередь, обмоткой реле управляет ЭБУ посредством замыкания одного из выводов на «массу».

ЭБУ оснащен встроенной системой диагностики. Он может распознавать неполадки в работе ЭСУД, предупреждая о них водителя через контрольную лампу «Check engine» (проверь двигатель). Кроме того, ЭБУ хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

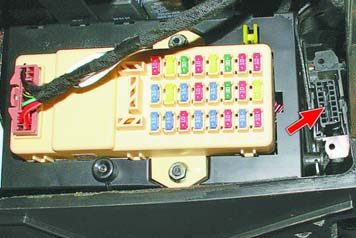

Для обмена данными с ЭБУ служит диагностический разъем, расположенный рядом с монтажным блоком под панелью приборов. К диагностическому разъему подключается сканирующее устройство для считывания информации об ошибках, хранящихся в памяти ЭБУ, для проверки датчиков и исполнительных механизмов в реальном времени, для управления исполнительными механизмами, а также перепрограммирования ЭБУ.

В контроллере имеются следующие типы памяти:

– программируемое постоянное запоминающее устройство (ППЗУ);

– оперативное запоминающее устройство (ОЗУ);

– электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

Программируемое постоянное запоминающее устройство (ППЗУ). В нем находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация. Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и др., которые зависят от массы автомобиля, типа и мощности двигателя, передаточных отношений трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок. Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой.

Оперативное запоминающее устройство (ОЗУ). Это «блокнот» ЭБУ. Микропроцессор контроллера использует его для временного хранения измеряемых параметров для расчетов и промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их.

Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависимая и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.

Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые ЭБУ от блока управления иммобилизатором, сравниваются с кодами, хранимыми в ЭРПЗУ, в результате чего разрешается или запрещается пуск двигателя.

В ЭРПЗУ записываются такие эксплуатационные параметры автомобиля, как общий пробег автомобиля, общий расход топлива и время работы двигателя.

ЭРПЗУ регистрирует и некоторые нарушения работы двигателя и автомобиля:

– время работы двигателя с перегревом;

– время работы двигателя на низкооктановом топливе;

– время работы двигателя с превышением максимально допустимой частоты вращения;

– время работы двигателя с пропусками воспламенения топливовоздушной смеси, на наличие которых указывает контрольная лампа системы управления двигателем;

– время работы двигателя с неисправным датчиком детонации;

– время работы двигателя с неисправным датчиком концентрации кислорода;

– время движения автомобиля с превышением максимально разрешенной скорости в период обкатки;

– время движения автомобиля с неисправным датчиком скорости;

– количество отключений аккумуляторной батареи при включенном замке зажигания.

ЭРПЗУ является энергонезависимой памятью и может хранить информацию без подачи питания на контроллер.

Контроллер расположен в левой части короба воздухопритока.

Для замены ЭБУ вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

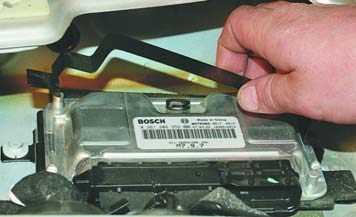

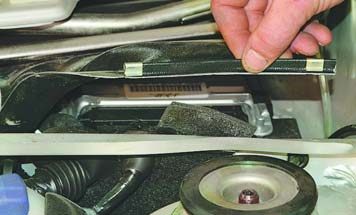

2. Поддев отверткой, снимите щиток, прикрывающий контроллер.	3. Отожмите защелку прижимной планки контроллера...

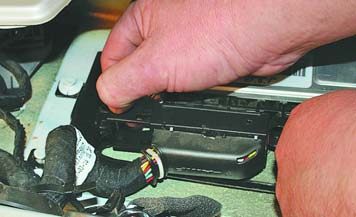

4. ...и снимите планку.	5. Выдвиньте фиксатор колодки жгута проводов.

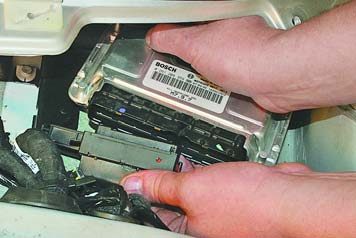

6. Отсоедините колодку от контроллера и выньте блок управления из короба воздухопритока.

7. Установите снятые детали в порядке, обратном снятию.
