10.6.3. Снятие и установка стартера

Стартер установлен на картере сцепления с передней стороны силового агрегата.

Вам потребуются: ключи «на 13», «на 16».

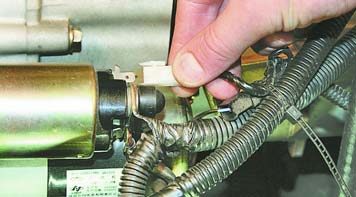

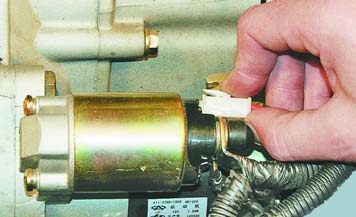

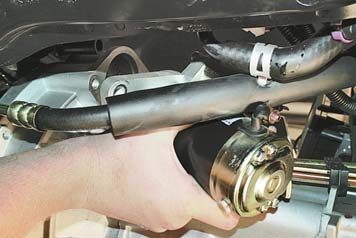

1. Отожмите фиксатор....	2. ...и отсоедините колодку управляющего провода от тягового реле.

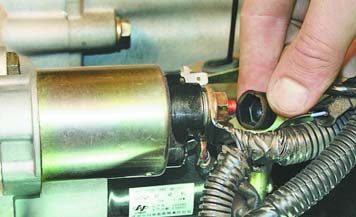

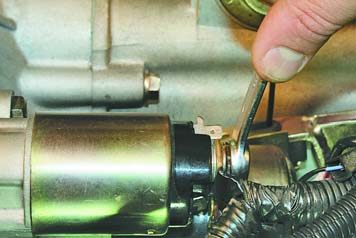

3. Снимите колпачок с гайки крепления силового провода.	4. Ключом «на 13» отверните гайку крепления силового провода...

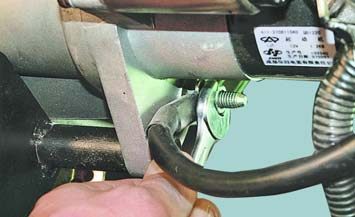

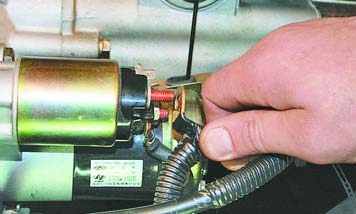

5. ...и снимите провод с контактного болта тягового реле.	6. Ключом «на 13» отверните гайку крепления «массового» провода...

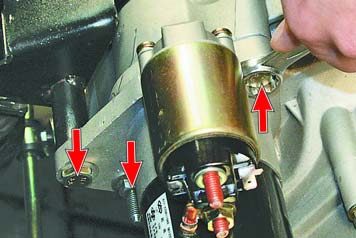

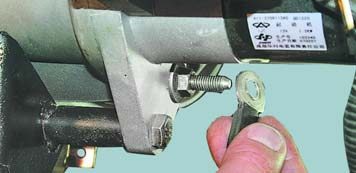

7. ...и снимите провод со шпильки.	8. Ключом «на 16» выверните два болта и ключом «на 13» отверните гайку крепления стартера...

9. ...и снимите стартер.

10. Установите стартер в порядке, обратном снятию.
