10.19.1. Снятие и установка динамиков акустической системыНа автомобиле установлены шесть динамиков акустической системы: по одному в передних дверях, опорах полки багажника и два высокочастотных в панели приборов.
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 6».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|
|
|

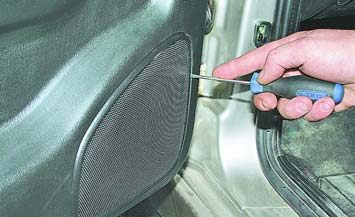

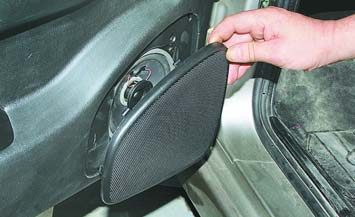

2. Поддев отверткой...
|
3. ...снимите защитную решетку.
|
|
|
|
|

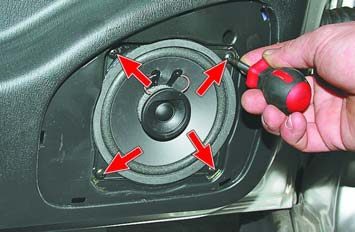

4. Выверните четыре винта крепления...
|

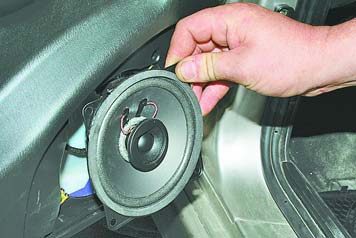

5. ...и выведите динамик из гнезда панели двери.
|
|
|
|
|

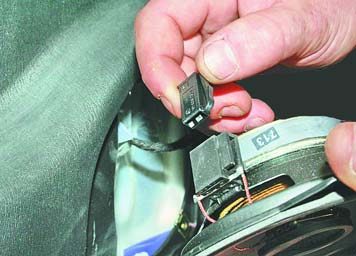

6. Нажмите на фиксатор...
|

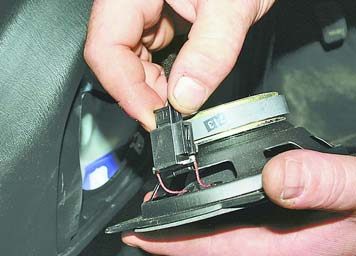

7. ...и отсоедините колодку жгута проводов от разъема динамика передней двери.
|
|
|
|
|

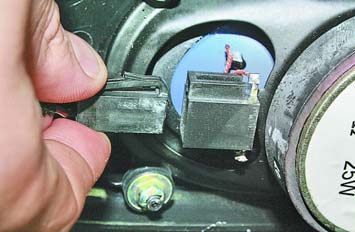

8. Нажмите на фиксатор...
|

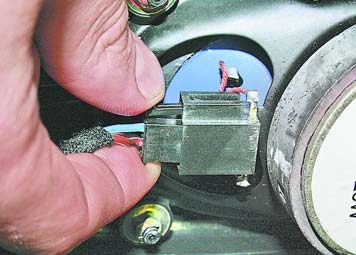

9. ...и отсоедините колодку жгута проводов от разъема динамика опоры задней полки.
|
|
|
|
|

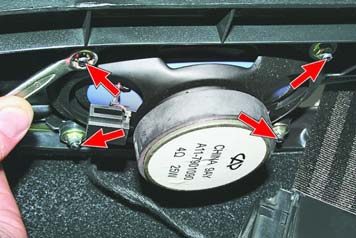

10. Отверните четыре гайки крепления динамика к опоре полки багажника...
|

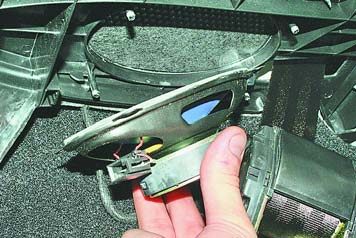

11. ...и снимите динамик.
|
|
|
|
|

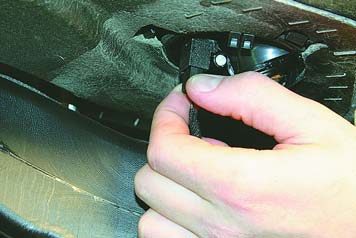

12. Нажмите на фиксатор...
|

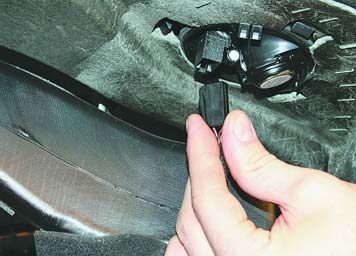

13. ...и отсоедините колодку жгута проводов от разъема высокочастотного динамика.
|
|
|
|
|

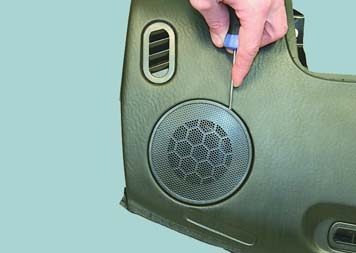

14. Поддев отверткой...
|

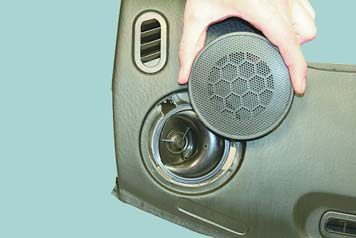

15. ...снимите защитную решетку динамика.
|

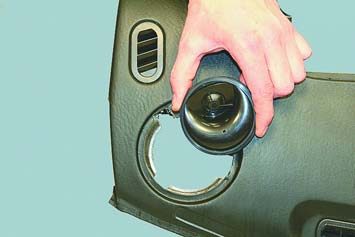

16. Поверните динамик до совмещения фиксаторов с прорезями в гнезде и извлеките динамик из гнезда панели приборов.
17. Установите детали в порядке, обратном снятию.
|
