10.17.3. Снятие и установка комбинации приборов

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

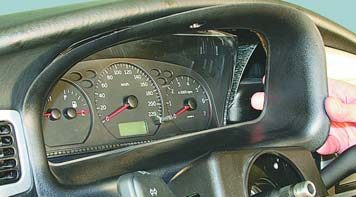

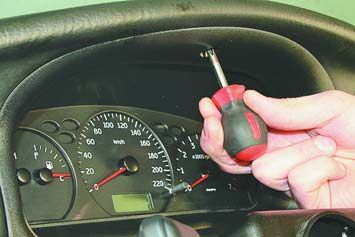

2. Выверните винт крепления щитка панели приборов...	3. ...и снимите щиток, преодолевая усилие фиксаторов.

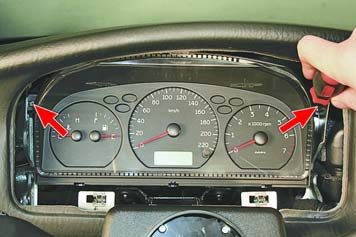

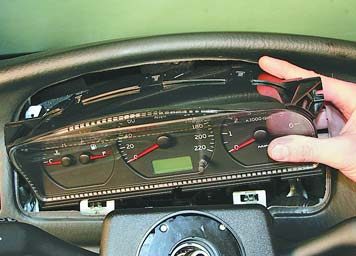

4. Выверните два винта крепления комбинации приборов к панели приборов...	5. ...и извлеките ее из гнезда.

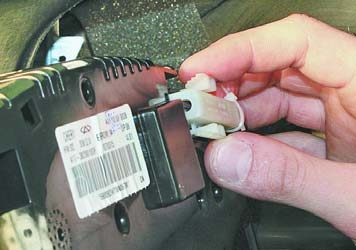

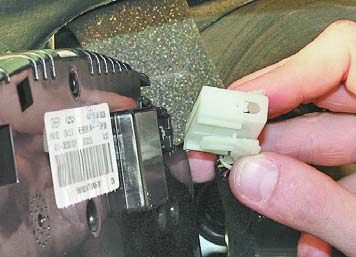

6. Сожмите фиксаторы колодки жгута проводов панели приборов...	7. ...и отсоедините колодку от разъема комбинации приборов.

8. Установите комбинацию приборов в порядке, обратном снятию.
