10.10.8. Замена дополнительного стоп-сигнала

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

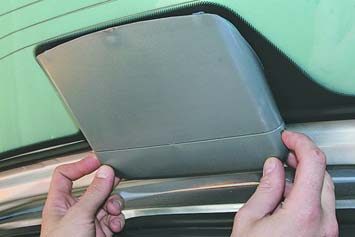

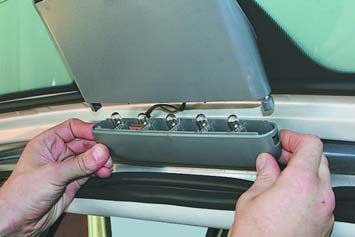

2. Сожмите два фиксатора...	3. ...и отсоедините стоп-сигнал от рассеивателя.

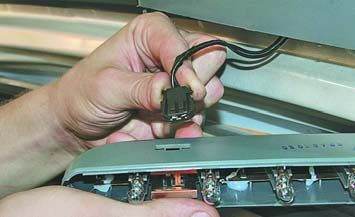

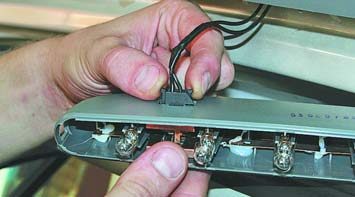

4. Сожмите фиксаторы колодки жгута проводов...	5....и отсоедините колодку от стоп-сигнала.

6. Установите дополнительный стоп-сигнал в порядке, обратном снятию.
