6.3.4. Разъединение центрального и заднего глушителей

Если разъединение труб системы выпуска затруднено, с помощью газовой горелки разогрейте место соединения труб и разъедините их.

Задний и центральный глушители выполнены в виде единого блока, однако каждый из них можно заменить отдельно.

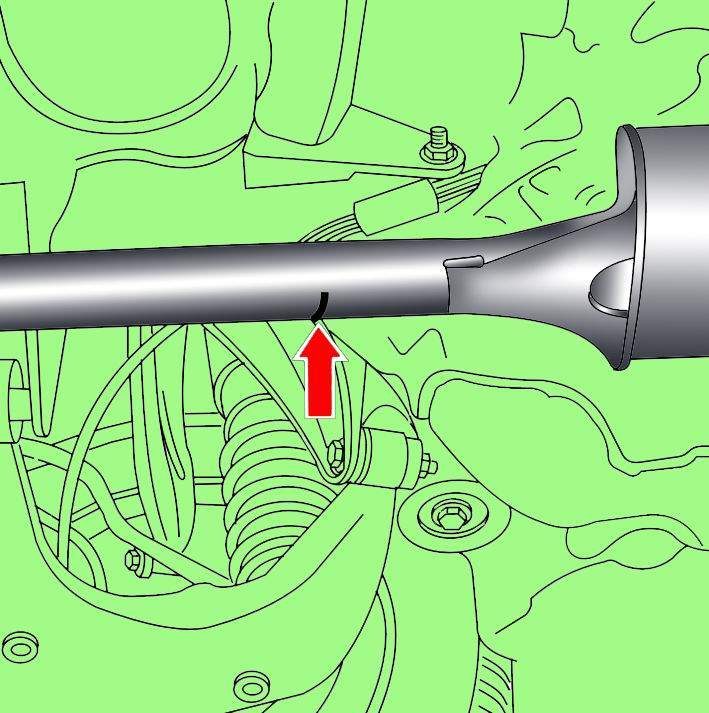

Рис. 5.31. Место разрезания трубы, соединяющей центральный и задний глушители переднеприводных автомобилей

На трубе, соединяющей задний и центральный глушители, нанесите метку и специальным резаком (например, V. A. G 1523) разрежьте трубу (рис. 5.31, 5.32).

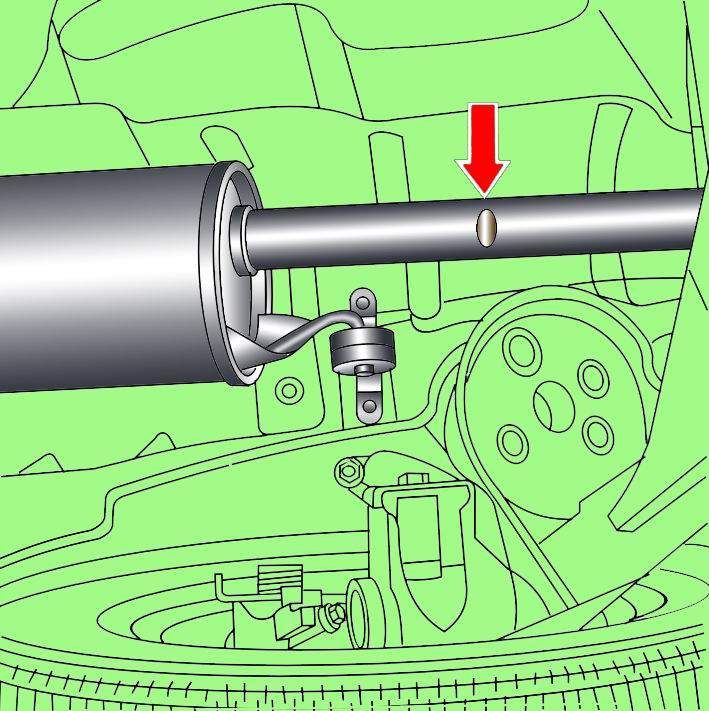

Рис. 5.32. Место разрезания трубы, соединяющей центральный и задний глушители переднеприводных автомобилей

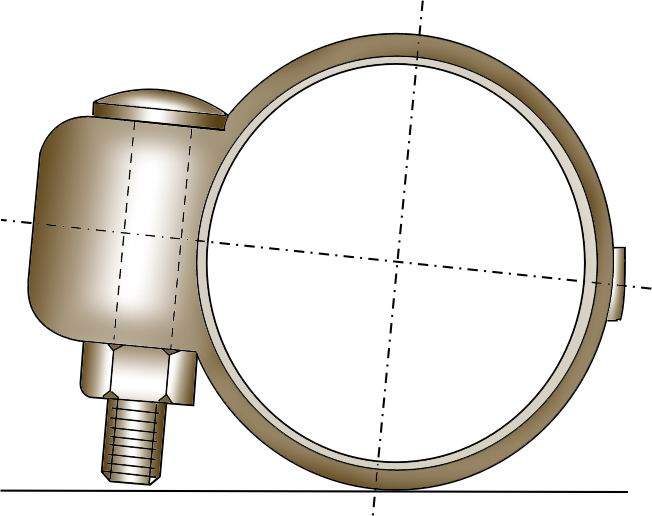

Рис. 5.30. Расположение хомута, соединяющего приемную выхлопную трубу и центральный глушитель

При необходимости замените задний или центральный глушитель. Установите на место соединения труб хомут и закрепите его, затянув болты хомута моментом 40 Н·м. Хомут установите таким образом, чтобы нижний край болта хомута располагался на уровне трубы глушителей (см. рис. 5.30).

Рис. 5.33. Место разрезания центрального и заднего глушителей полноприводных автомобилей с шестицилиндровыми двигателями: а = 244 мм

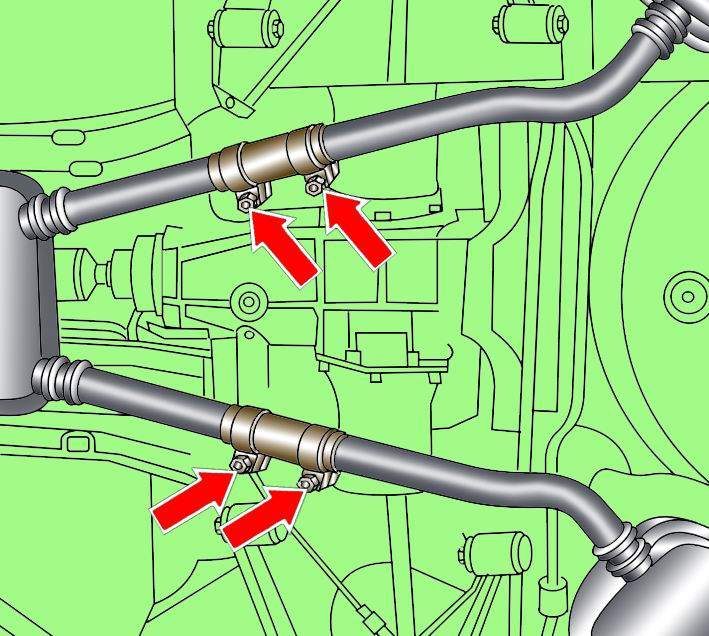

Рис. 5.34. Место установки хомутов при соединении центрального и заднего глушителей полноприводных автомобилей

На трубах, соединяющих задний и центральный глушители, нанесите метки и специальным резаком (например, V. A. G 1523) разрежьте трубы (рис. 5.33).

При необходимости замените задние или центральный глушитель.

Расположите задний глушитель в горизонтальном положении на подвесках выхлопной системы.

Установите на место соединения труб хомуты и закрепите их, затянув болты хомутов моментом 40 Н·м. Хомуты установите таким образом, чтобы нижние края болтов хомутов располагались на уровне трубы глушителей.
