5.3.3. Правильное положение элементов системы выпуска отработавших газов

Установку элементов системы выпуска отработавших газов производите при холодном двигателе.

Ослабьте болты крепления хомутов.

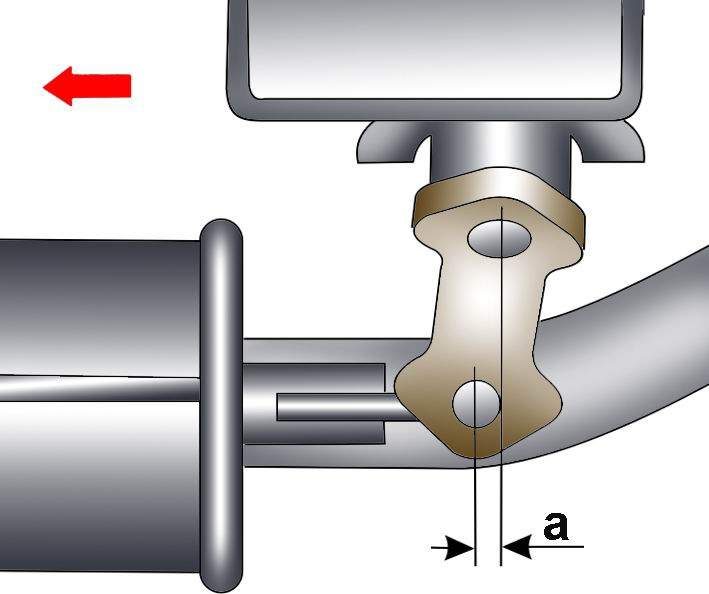

Рис. 4.38. Правильное положение правой подвески заднего и центрального глушителей: а = 5–9 мм

Переместите систему выпуска вперед так, чтобы подвеска заднего правого глушителя была нагружена (рис. 4.38).

Стрелка направлена по ходу движения автомобиля.

Затяните болты крепления хомутов моментом 40 Н·м.

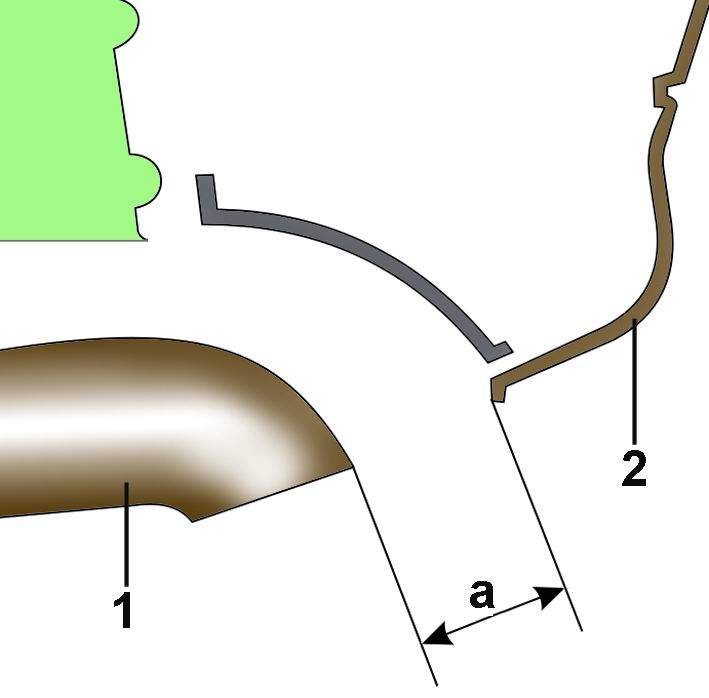

Рис. 4.39. Место измерения расстояния между выхлопной трубой глушителя (1) и задним бампером (2): а = 40 мм.

Расстояние между выхлопной трубой глушителя и задним бампером в свободном состоянии должно составлять 40 мм (рис. 4.39).

На автомобилях с соединением заднего и центрального глушителя хомутом необходимо дополнительно выставить центральный глушитель.

Ослабьте болты крепления хомутов труб центрального глушителя.

Переместите систему выпуска вперед так, чтобы подвеска центрального правого глушителя была смещена на 5–9 мм (см. рис. 4.38).

Затяните болты крепления хомутов моментом 40 Н·м.

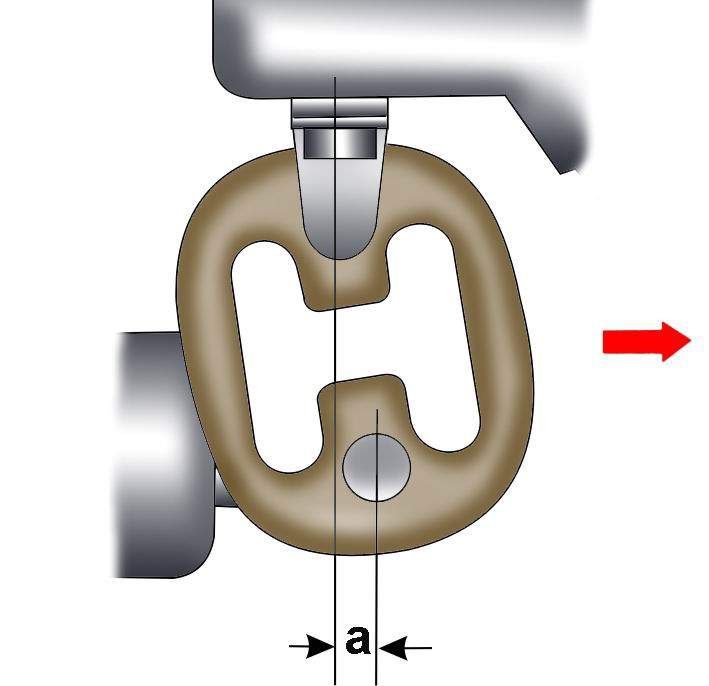

Рис. 4.40. Правильное положение подвески заднего глушителя: а = 12 мм

Переместите задний глушитель вперед настолько, чтобы смещение подвески глушителя составляло 12 мм, и закрепите его в этом положении, затянув болты крепления хомутов моментом 40 Н·м (рис. 4.40).

Стрелка направлена по ходу движения автомобиля.
