2.37.1. Решетки панели приборов для подачи воздуха

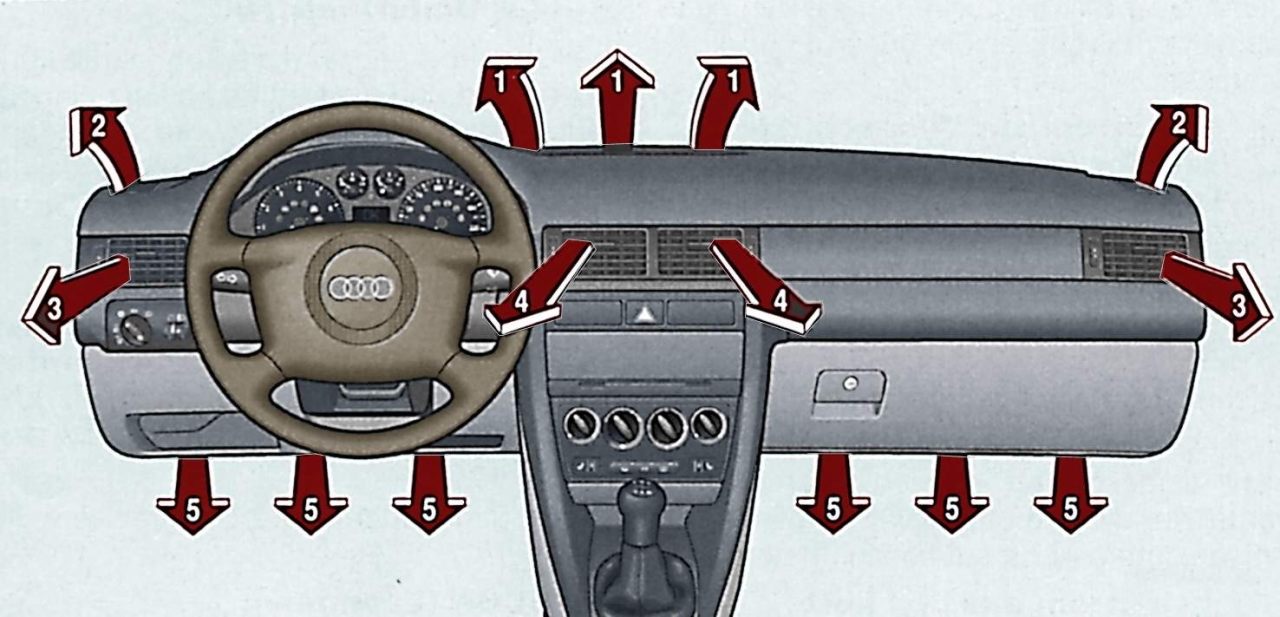

Рис. 1.90. Направление потоков воздуха, подаваемого в салон автомобиля: 1 – к нижней части ветрового стекла; 2 – к ветровому и боковым стеклам; 3 – к боковым стеклам; 4 – в верхнюю область салона автомобиля; 5 – к ногам

Решетки панели приборов служат для подачи в салон подогретого или холодного воздуха (рис. 1.90, 1.91).

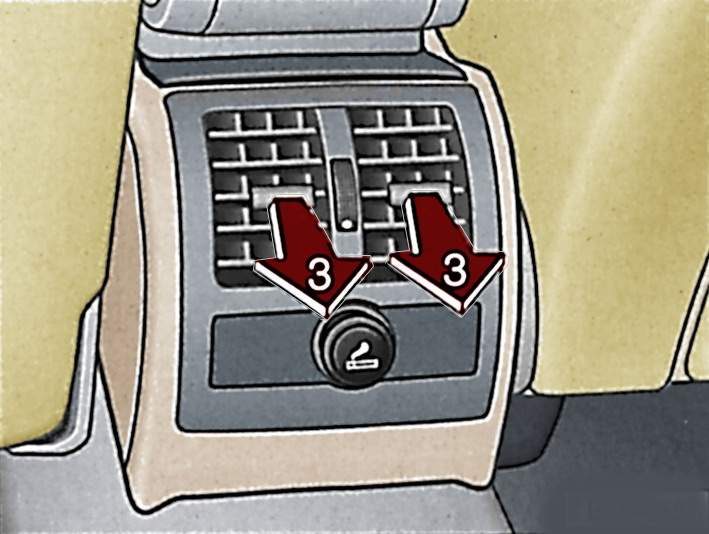

Рис. 1.91. Направление потоков (3) воздуха, подаваемого к ногам задних пассажиров

Распределение подаваемого воздуха по решеткам регулируется положением ручки С (рис. 1.92).

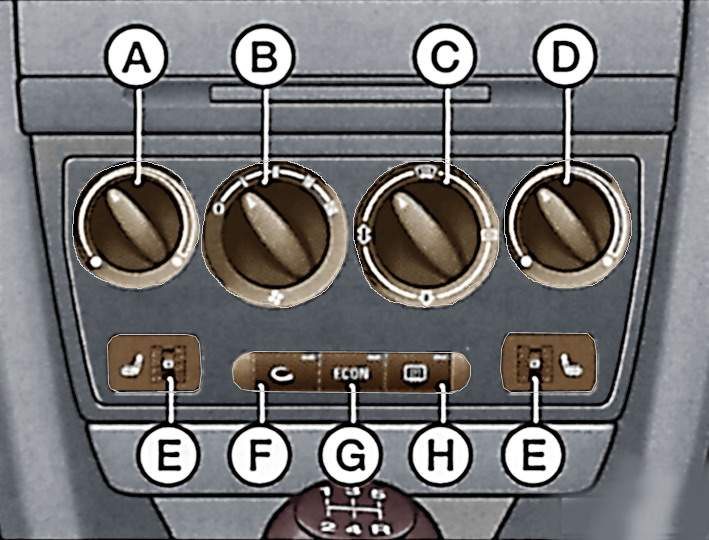

Рис. 1.92. Панель управления отопителем: А – ручка выбора температуры воздуха подаваемого к водителю; В — переключатель ступеней работы вентилятора; С — ручка распределения подачи воздуха по соплам; D — ручка выбора температуры воздуха подаваемого к переднему пассажиру

За счет решеток 1 сохраняется незапотевшей нижняя часть ветрового стекла.

Решетки 2 можно открыть по отдельности или закрыть расположенными сбоку задвижками.

Решетки 3 и 4 можно открыть по отдельности или закрыть расположенными сбоку поворотными колесами.

Направление потока, поступающего из решеток, может изменяться в горизонтальной и вертикальной плоскостях.

Форсунки для подачи воздуха к ногам расположены под передними сиденьями и управляются совместно с решетками 5.
