2.10.3. Наружные зеркала

Одновременно с автоматическим затемнением внутреннего зеркала также происходит затемнение наружных зеркал.

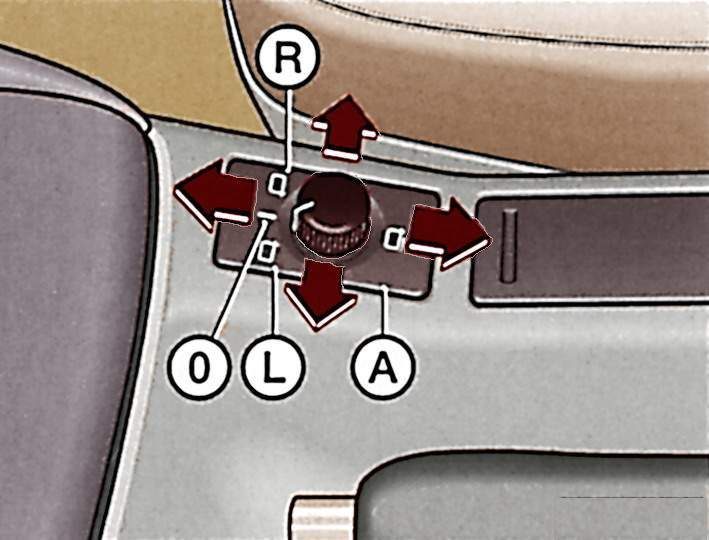

Рис. 1.15. Расположение переключателя наружных зеркал: L — зеркало со стороны водителя; R — зеркало со стороны переднего пассажира; О — нейтральное положение; А — складывание наружных зеркал

Наружные зеркала с электроприводом устанавливаются при включенном зажигании с помощью многопозиционного переключателя, расположенного в подлокотнике двери (рис. 1.15).

Зеркало перемещается в направлении, соответствующем нажатой ручке переключателя.

При повороте указателя ручки в положение L регулируют зеркало со стороны водителя, при повороте в положение R - со стороны переднего пассажира.

При выходе из строя электрической регулировки положение зеркал можно изменять вручную, нажимая на края зеркала.

При повороте указателя ручки в положение R и включении передачи заднего хода зеркало поворачивается вниз. Благодаря этому при парковке обеспечивается видимость правого бордюрного камня.

При выключении передачи заднего хода зеркала автоматически занимают исходное положение.

При повороте указателя ручки в положение А происходит складывание обоих зеркал. Складывание рекомендуется, например, для защиты зеркал от повреждения при парковке автомобиля или при движении в стесненных условиях.

ПРИМЕЧАНИЕ Если положение корпуса наружного зеркала вследствие силового воздействия изменилось (например, при касании другого автомобиля при маневрировании), следует оба зеркала прижать до упора к кузову при помощи электропривода. Ни в коем случае нельзя восстанавливать положение зеркала рукой, чтобы не нарушить механизма установки зеркала.

Если возникает опасность повреждения корпусов наружных зеркал, можно прервать процесс прижимания зеркал к кузову и возвращения их в исходное положение.
