15.5.1. Снятие

Снимите переднее колесо.

Рис. 14.13. Расположение болтов крепления рулевой тяги к поворотному кулаку: 1 – палец шарового шарнира; 2 – болт крепления рулевой тяги

Отверните болты 1 и 2 (см. рис. 14.13) крепления рулевых тяг к поворотным кулакам и выдавите вниз рулевые тяги.

Рис. 14.14. Расположение кожуха рулевой тяги: 1 – пластмассовая гайка; 2 – фиксатор

Выверните пластмассовую гайку 1 (см. рис. 14.14), освободите фиксаторы 2 и снимите кожух рулевой тяги.

Ослабьте хомуты и сдвиньте, насколько возможно, чехол рулевой тяги.

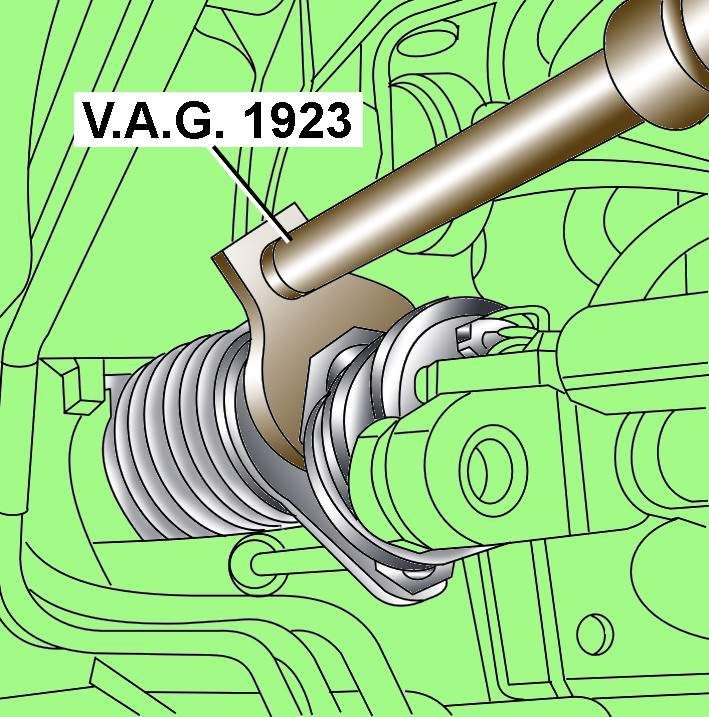

Рис. 14.19. Использование приспособления V. A. G. 1923 для отворачивания рулевой тяги от рулевого механизма

Приспособлением V. A. G. 1923 выверните рулевую тягу из рулевого механизма (рис. 14.19).

При необходимости снимите и замените защитный чехол рулевой тяги.
