7.4.1. Снятие и установка стартера (автомобили с 4-цил. бензиновым двигателем 1,6 л, турбированным двигателем 1,8 л, MPI 2,0 л и FSI 2,0 л)

Отсоедините провод массы в аккумуляторе при выключенном зажигании.

В автомобилях с автономным отопителем выкрутите винты выхлопной трубы автономного отопителя и дополнительного отопителя на шумоизоляционном экране.

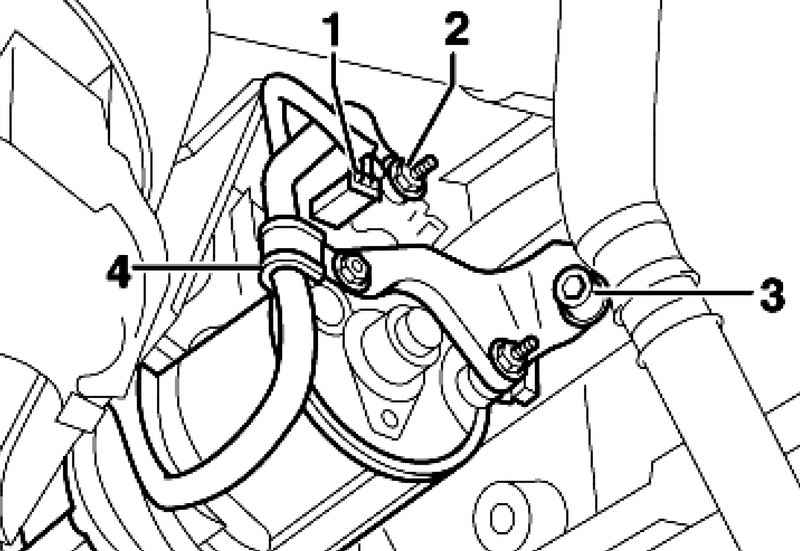

Рис. 7.61. Крепление электропитания стартера

Отпустите винты или быстроразъемные фиксаторы 1 и 2 и снимите передний шумоизоляционный экран (рис. 7.61).

Открутите провод клеммы B+ 2.

Отсоедините разъем клеммы 50 1 (рис. 7.61).

Там, где имеется, снимите изолятор на плюсовой клемме стартера.

Открутите кабельный хомут 4 (рис. 7.61).

Открутите крепление кронштейна стартера на блоке цилиндров 3 и на стартере.

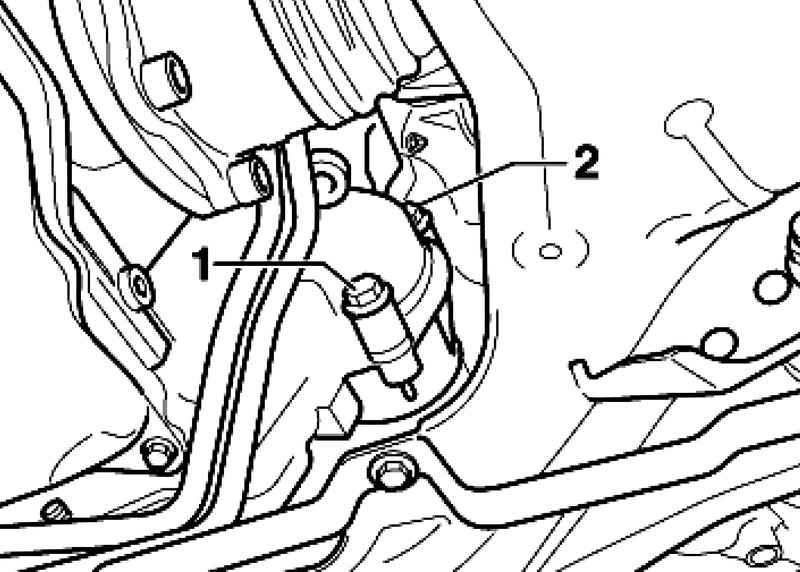

Рис. 7.62. Крепление стартера

Выкрутите винты 1 и 2 (рис. 7.62).

Снимите стартер вниз.

Установите в обратной последовательности.

Подключите аккумулятор.

Стартер к коробке передач:

– M10: 45 Н·м;

– M12: 65 Н·м.

Клемма B+ к стартеру: 16 Н·м.
