8.3.1. Снятие и установка рулевого колеса

Вам потребуются: торцовый ключ (головка) «на 24», отвертка с плоским лезвием, шестигранный ключ «на 5».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

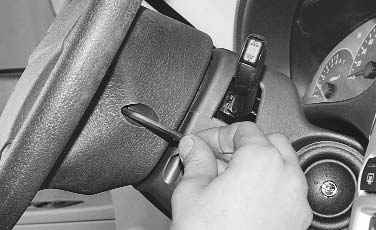

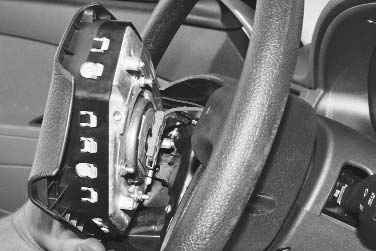

3. Выверните два винта крепления подушки безопасности…	4. …поверните подушку…

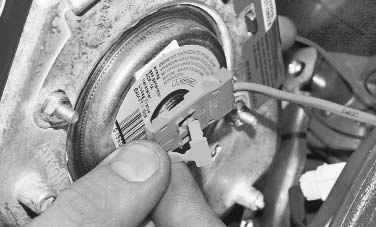

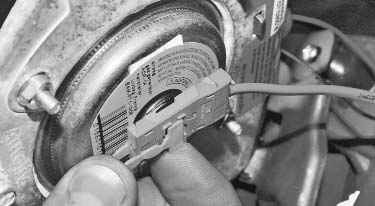

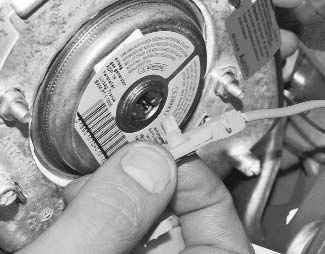

5. …поддев зеленый фиксатор колодки управляющих проводов…	6. …отведите фиксатор в сторону…

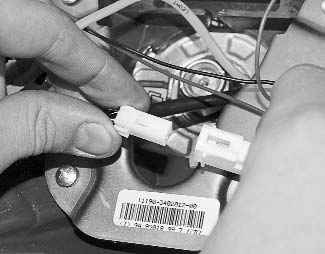

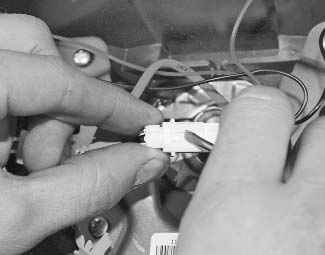

7. …и, отсоединив колодку проводов, снимите подушку безопасности.	8. Отожмите фиксатор колодки жгута проводов…

9. …и отсоедините колодку проводов звуковых сигналов.

10. Пометьте цветным маркером расположение рулевого колеса относительно вала рулевого управления.

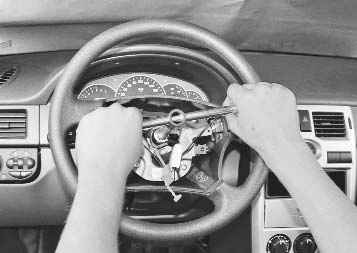

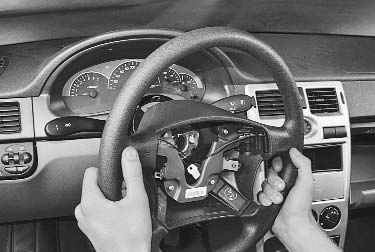

11. Ослабьте затяжку (не отворачивая полностью) гайки крепления рулевого колеса на валу…	12. …резкими ударами рук сбейте рулевое колесо с вала…

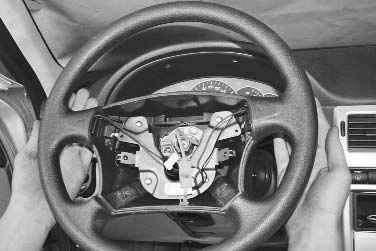

13. …и, окончательно отвернув гайку крепления, снимите рулевое колесо с автомобиля.

14. Установите рулевое колесо в обратном порядке, соблюдая расположение меток на рулевом колесе относительно вала.
