11.17.2. Снятие и установка отопителя

Вам потребуются: ключ «на 8», торцовые ключи (головка) «на 10», «на 13», отвертка с крестообразным лезвием, бокорезы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла») и шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).

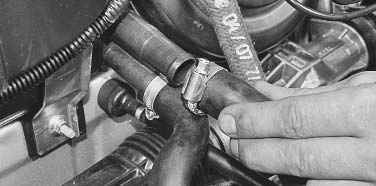

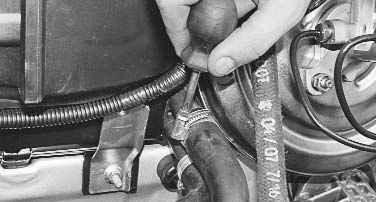

3. Ослабьте затяжку хомутов…	4. …и отсоедините шланги от патрубков радиатора отопителя.

Полезные советы При отсоединении шлангов выльется немного охлаждающей жидкости. Подставьте емкость под патрубки радиатора для сбора пролившейся жидкости. Заглушите патрубки радиатора и шланги сразу после отсоединения шлангов.

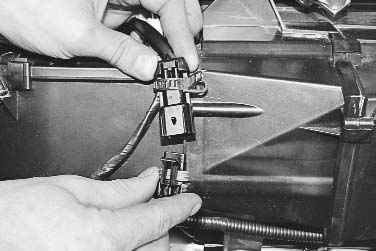

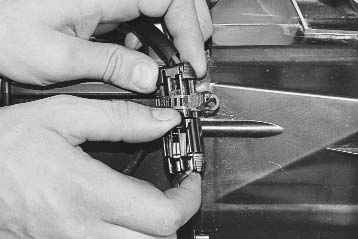

5. Отожмите фиксатор…	6. …и разъедините колодку жгута проводов электровентилятора отопителя.

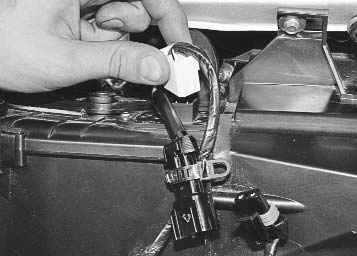

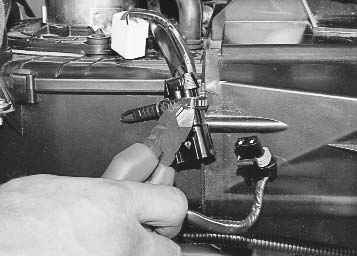

7. Отсоедините колодку жгута проводов от добавочного резистора.	8. Перекусите хомут крепления жгута проводов к отопителю.

9. Отсоедините колодку жгута проводов от микромоторедуктора привода заслонки отопителя.

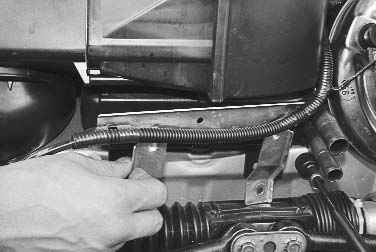

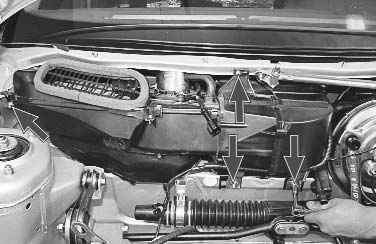

10. Отверните торцовым ключом «на 10» три гайки и выверните ключом «на 8» винт крепления отопителя.	11. Снимите и отведите в сторону держатель жгута проводов вместе со жгутом.

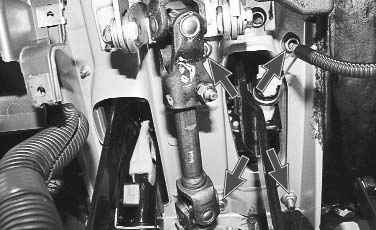

12. Под панелью приборов торцовым ключом «на 13» отверните четыре гайки крепления кронштейна педали тормоза и сместите влево кронштейн в сборе.	13. Снимите отопитель с автомобиля.

Снять отопитель можно и не сдвигая кронштейн педали тормоза. Для этого выполните следующее.

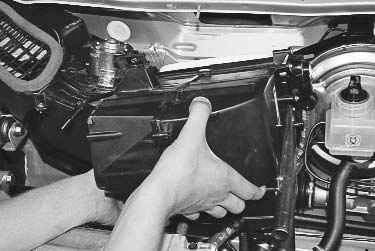

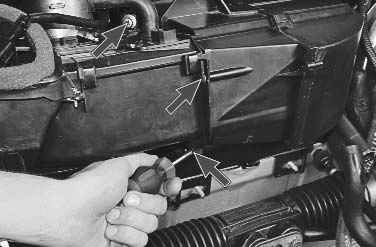

14. Выверните три винта, соединяющие части корпуса отопителя.	15. Разъедините корпус отопителя…

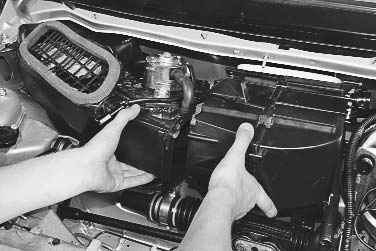

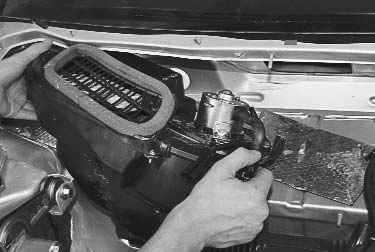

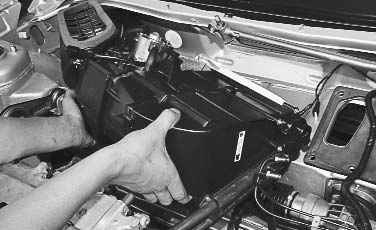

16. …и снимите с автомобиля сначала левую…	17. …а затем правую части корпуса отопителя.

18. Установите отопитель в порядке, обратном снятию.

19. В случае необходимости долейте охлаждающую жидкость. Проверьте герметичность соединений шлангов и работу отопителя.
