11.16.2. Разборка и сборка панели приборовВам потребуются отвертки с плоским и крестообразным лезвием.
|
|
|
|

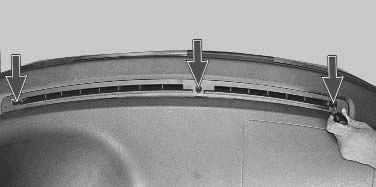

1. Выверните три винта крепления дефлектора обдува ветрового стекла…
|

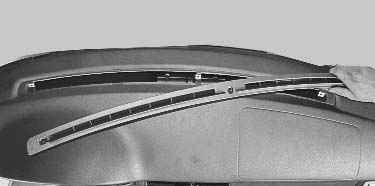

2. …и снимите дефлектор.
|
|
|
|
|

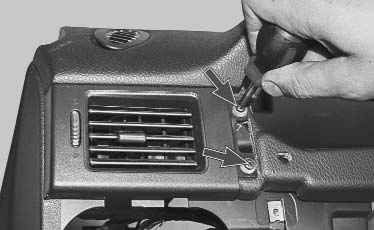

3. Выверните два винта…
|
4. …и снимите левое сопло системы вентиляции и отопления.
|
5. Аналогично снимите правое сопло.
|
|
|
|

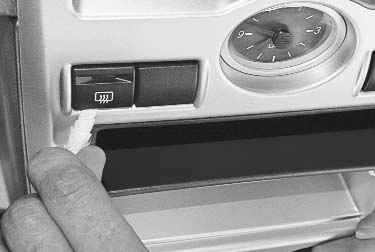

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла.
|

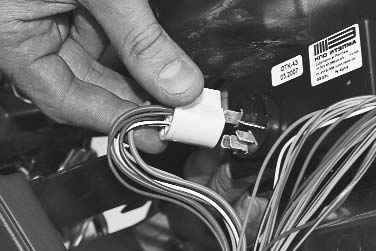

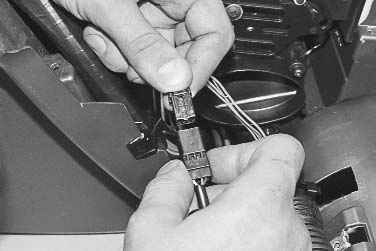

7. Отсоедините колодку жгута проводов от выключателя обогрева заднего стекла.
|
|
|
|
|
8. Снимите пепельницу.
|

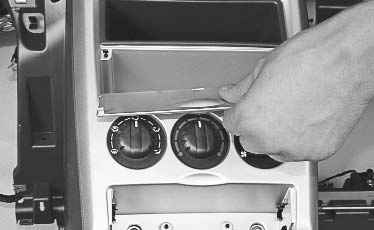

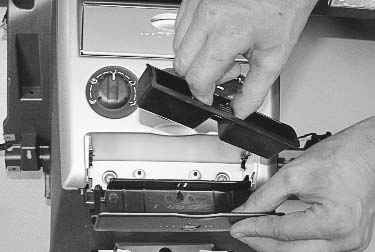

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.
|
|
|
|
|
10. Выверните четыре винта крепления накладки консоли.
|

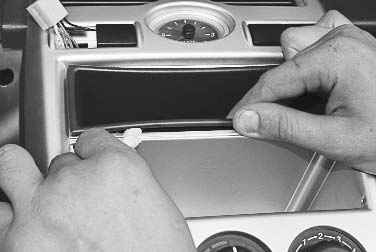

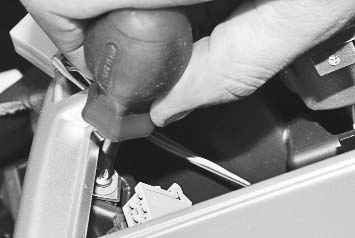

11. Подденьте отверткой…
|
|
|
|
|

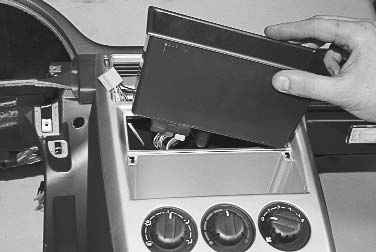

12. …и выньте из панели приборов контейнер (или снимите магнитолу, если она установлена).
|

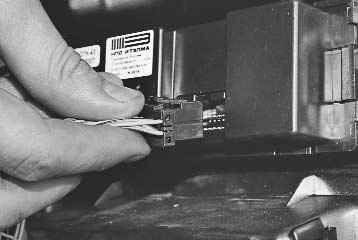

13. Отсоедините колодки жгута аудиосистемы.
|
|
|
|
|
14. Выверните два винта крепления накладки консоли, расположенные по бокам окна под магнитолу.
|

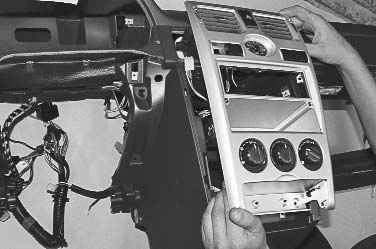

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.
|
|
|
|
|

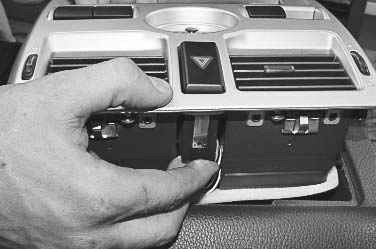

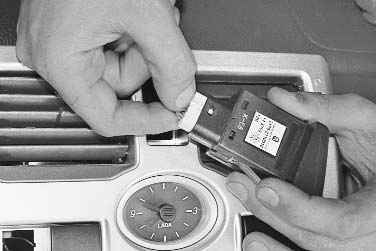

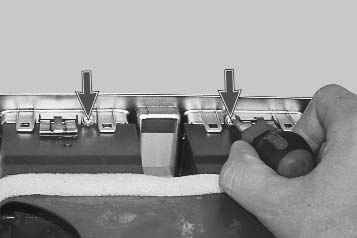

16. Выдавите с обратной стороны…
|

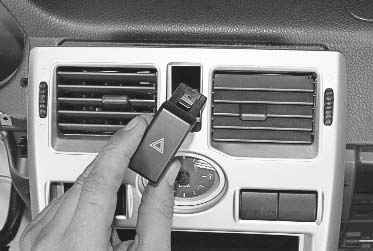

17. …и снимите выключатель аварийной сигнализации.
|
|
|
|
|

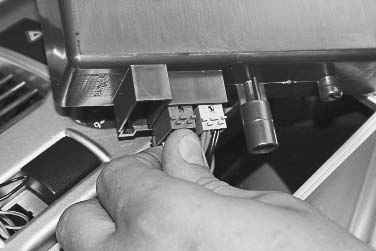

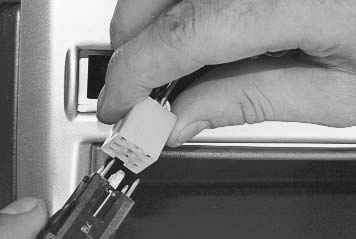

18. Нажмите на фиксатор колодки жгута проводов…
|
19. …и отсоедините колодку от выключателя.
|
|
|
|
|

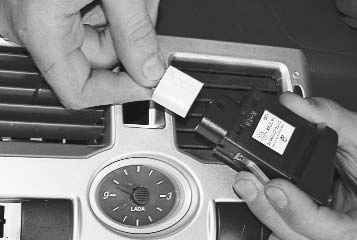

20. Отсоедините колодки жгута проводов от часов…
|
21. …от переключателя электродвигателя отопителя…
|
|
|
|
|
22. …и от блока управления отопителем.
|

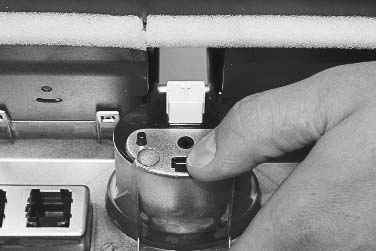

23. Отожмите фиксатор…
|
|
|
|
|

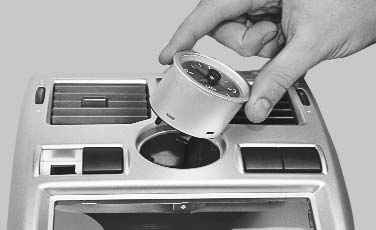

24. …и выньте часы из накладки консоли.
|

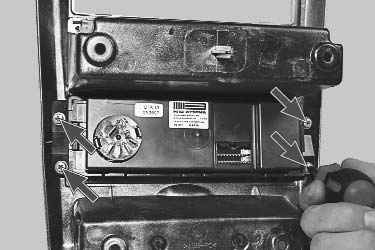

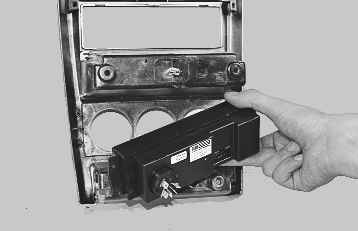

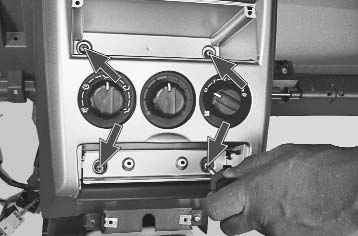

25. Выверните четыре винта крепления блока управления отопителем к накладке консоли…
|
|
|
|
|
26. …и снимите блок.
|
27. Выверните два винта крепления центрального сопла системы вентиляции к накладке консоли.
|
|
|
|
|

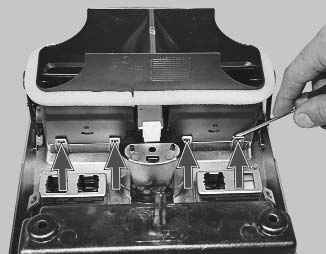

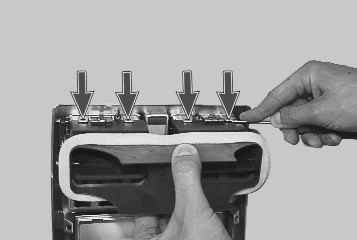

28. Отожмите четыре фиксатора сверху…
|
29. …и четыре фиксатора снизу от сопла…
|
|
|
|
|

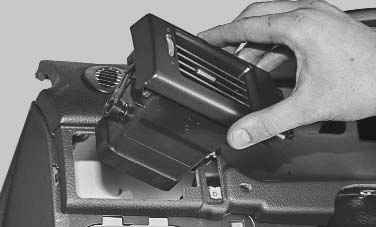

30. …а затем снимите сопло.
|

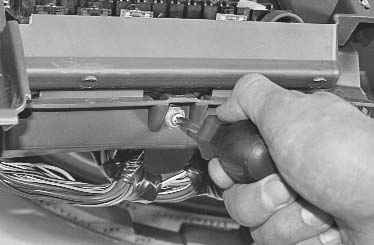

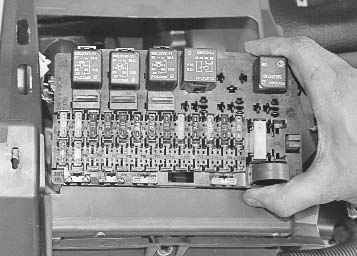

31. Выверните винт крепления блока предохранителей и реле…
|
|
|
|
|
32. …и снимите блок.
|

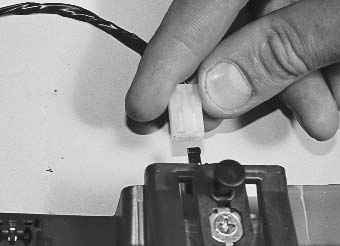

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.
|
|
|
|
|

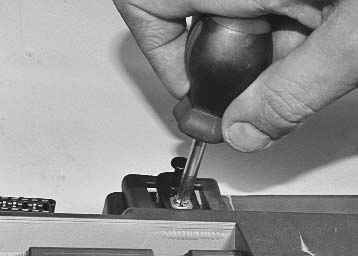

34. Выверните винт крепления выключателя…
|
35. …и снимите выключатель.
|
|
|
|
|

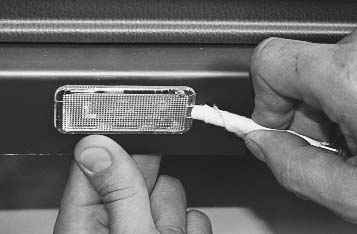

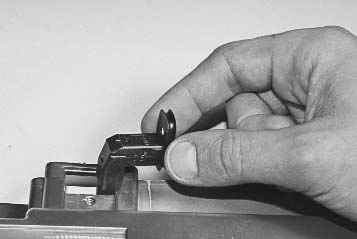

36. Подденьте отверткой плафон освещения вещевого ящика и выньте его из панели приборов.
|

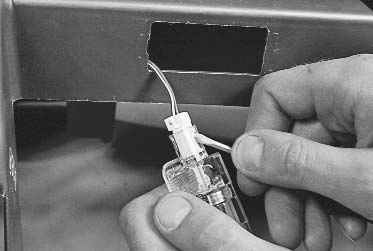

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.
|
|
|
|
|

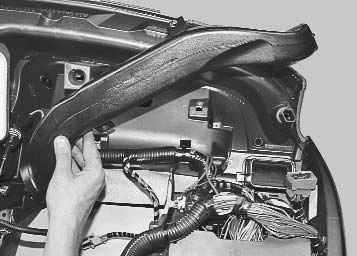

38. Выверните два винта крепления левого воздуховода системы вентиляции…
|
39. …и снимите воздуховод.
|
40. Аналогично снимите правый воздуховод.
|
|
|
|

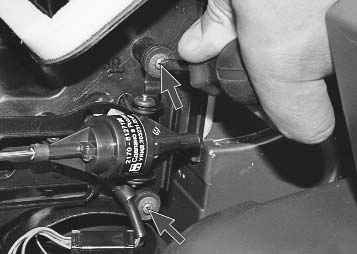

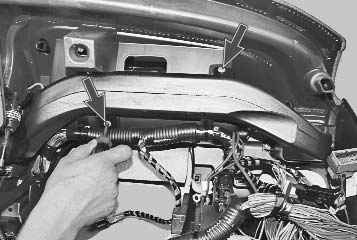

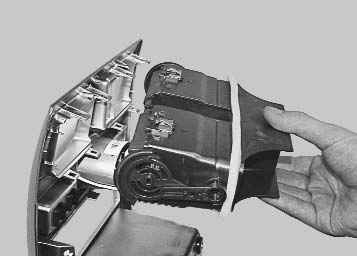

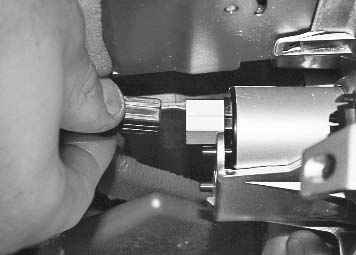

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…
|
42. …и отсоедините колодку жгута проводов.
|
|
|
|
|

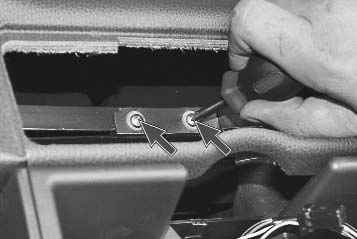

43. Выверните два винта крепления воздухопровода обогрева ног…
|
44. …и снимите воздухопровод.
|
|
|
|
|

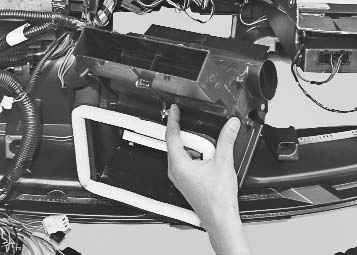

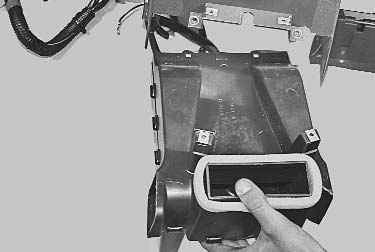

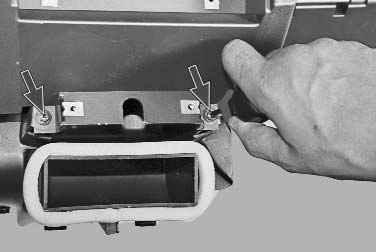

45. Выверните два винта крепления распределителя воздухообогрева…
|
46. …и снимите распределитель.
|
47. Соберите панель приборов в последовательности, обратной разборке.
|
