1.2.3. Бортовая система контроля

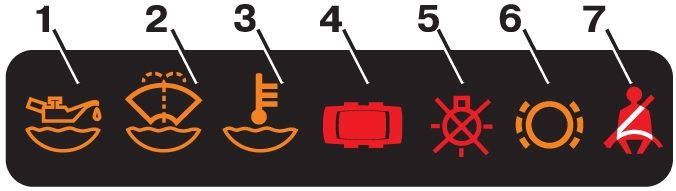

Рис. 1.4. Бортовая система контроля

Блок бортовой системы контроля показан на рисунке 1.4.

1 – сигнализатор недостаточного уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки "MIN" указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.

2 – сигнализатор недостаточного уровня омывающей жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.

3 – сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела. Перед доливкой жидкости проверьте герметичность системы охлаждения.

4 – сигнализатор незакрытых дверей. Загорается красным светом при не закрытой двери автомобиля.

5 – сигнализатор неисправности ламп стоп-сигнала или габаритных огней. Загорается красным светом, в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного света при их включении.

6 – сигнализатор износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм.

7 – сигнализатор непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

Функциональные режимы блока:

– выключен;

– режим ожидания;

– предвыездной контроль сигнализаторов;

– контроль параметров.

Блок находится в режиме "Выключен", пока ключ не вставлен в выключатель зажигания. В положении 0 ("Выключено") ключа в выключателе зажигания блок переходит в "Режим ожидания". Если при этом будет открыта дверь водителя, возникнет неисправность "Забытый ключ в выключателе зажигания" и звуковой сигнализатор блока в течении 5–7 с будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I ("Зажигание"). В положении I ключа в выключателе зажигания блок переходит в режим "Предвыездной контроль сигнализаторов", при котором для проверки их исправности на 3–5 с включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 с блок переходит в режим "Контроль параметров" и при наличии неисправности производит сигнализацию по следующему алгоритму:

– световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течение 5–7 с, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 ("Выключено");

– одновременно со световым сигнализатором на 3 с включается звуковой сигнализатор;

– если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.
