5.20.1. Особенности конструкции

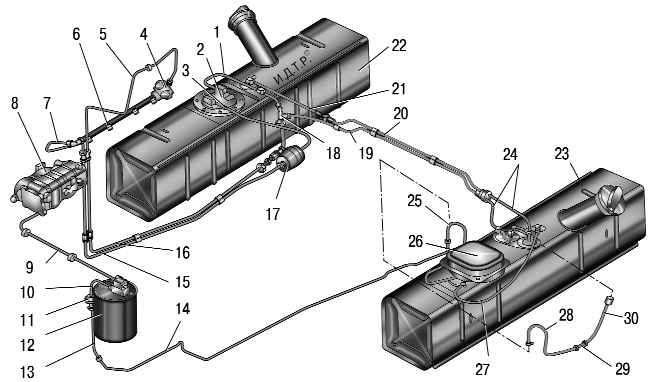

Рис. 5.13. Расположение основных узлов системы впрыска топлива: 1 – трубопровод от струйного насоса к электробензонасосу; 2 – электробензонасос; 3 – трубопровод от электробензонасоса к фильтру тонкой очистки топлива; 4 – регулятор давления топлива; 5 – трубопровод слива топлива от регулятора давления; 6 – топливная рампа; 7, 15 –трубопроводы подачи топлива; 8 – ресивер; 9, 10, 13, 25, 27, 28, 30 – пароотводящие шланги; 11 – двухходовой клапан; 12 – адсорбер; 14 – пароотводящий трубопровод; 16 – трубопровод слива топлива к струйному насосу; 17 – фильтр тонкой очистки топлива; 18 – струйный насос; 19 – трубопровод от левого бака к струйному насосу; 20 – соединительный трубопровод; 21, 24 – соединительные шланги; 22 – правый топливный бак; 23 – левый топливный бак; 26 – сепаратор; 29 – переходник

Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя. В системе распределенного впрыска, установленной на двигателе, эти функции разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода. Работой систем впрыска топлива и зажигания управляет электронный блок (контроллер), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, чтобы получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Система питания представляет собой неотъемлемую часть системы управления двигателем. Подробнее система управления описана в подразделе «Электронная система управления двигателем (система впрыска топлива) бензиновым двигателем», с. 191. Расположение основных узлов системы впрыска топлива показано на рис. 5.13.

Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.

На автомобилях, оборудованных инжекторным двигателем, применена система подачи топлива без крана переключения топливных баков. Отсутствие крана исключает возможность нарушения толивоподачи из-за несвоевременного его переключения.

К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива. По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак сообщается с атмосферой через сепаратор с клапаном. Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.

Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.

Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.

Регулятор давления топлива представляет собой мембранный перепускной клапан и предназначен для поддержания постоянного перепада давления топлива (0,3 МПа) между форсунками и впускным трубопроводом.

Регулятор давления топлива своим входным штуцером крепится к сливному отверстию топливной рампы, а его выходной штуцер соединен сливным трубопроводом со струйным насосом.

Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливозаборника левого бака.

Топливный насос погружной, с электроприводом роторного типа, с фильтром тонкой очистки топлива. Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Из правого топливного бака топливо подается через магистральный топливный фильтр в рампу форсунок под давлением более 380 кПа.

Топливный фильтр тонкой очистки полнопоточный, закреплен кронштейном на раме. Фильтр неразборный, со стальным корпусом, с бумажным фильтрующим элементом.

Топливная рампа представляет собой пустотелую трубчатую деталь, служит для подачи топлива к форсункам и закреплена на впускной трубе. С одной ее стороны крепится подающий топливопровод, а с другой — регулятор давления.

Топливные форсунки своими распылителями входят в отверстия впускной трубы и уплотнены в них резиновыми уплотнительными кольцами. Форсунки предназначены для дозированного впрыска топлива в цилиндры двигателя и представляют собой высокочастотные электромеханические клапаны, в которых игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.

Регулятор холостого хода представляет собой двухобмоточный соленоид с проходным отверстием, сечение которого изменяется по сигналу контроллера.

Регулятор холостого хода закреплен на ресивере резинометаллическим держателем. К выходному штуцеру регулятора подведен резиновый шланг от ресивера, а к входному — резиновый шланг от бокового штуцера дроссельного устройства.
