5.14.4. Разборка, ремонт и сборка головки блока цилиндров

В большинстве случаев ремонт головки блока цилиндров заключается в притирке или замене клапанов, шлифовке или замене седел клапанов. Головку блока заменяют при таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление привалочной поверхности к блоку цилиндров.

Вам потребуются: шестигранник «на 8», ключ «на 10», приспособления для сжатия клапанных пружин и притирки клапанов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

3. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).

4. Снимите выпускной коллектор (см. «Замена прокладки выпускного коллектора»).

5. Выверните болты 1 и снимите заднюю крышку 2 головки блока. Снимите прокладку крышки.	6. Извлеките гидротолкатель из гнезда головки блока цилиндров.

Полезный совет Гидротолкатели удобнее вынимать с помощью магнита или присоски.

Примечание Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свои места. Хранить гидротолкатели следует в том же положении, в каком они утановлены на клапанах, чтобы из них не вытекло масло.

7. Установите на головку блока приспособление для сжатия пружин клапанов (см. «Замена маслосъемных колпачков клапанов»). Сжав пружины клапанов с помощью приспособления, выньте сухари клапана. Затем, постепенно ослабляя нажатие на ручку приспособления, полностью разожмите пружины клапана. Снимите приспособление с головки блока. Выньте тарелку пружин клапана. Затем выньте наружную и внутреннюю пружины клапана.

8. Снимите специальным съемником (см. «Замена маслосъемных колпачков клапанов») маслосъемный колпачок 1 клапана.	9. Подденьте отверткой и выньте опорную шайбу 1 пружин клапанов.

10. Выньте клапан со стороны камеры сгорания.

11. Аналогично извлеките остальные клапаны.

Примечание Перед снятием промаркируйте все клапаны, чтобы при сборке установить их на прежние места.

12. После разборки головки блока цилиндров промойте все детали в бензине, протрите и просушите их. Очистите камеры сгорания и клапаны от нагара.

13. Очистите внутренние поверхности направляющих втулок клапанов тонкой цилиндрической кисточкой из медной проволоки, зажатой в патрон электродрели.

14. Удалите с поверхности прилегания головки к блоку цилиндров пригоревшие остатки уплотнительной прокладки.

15. После очистки осмотрите головку блока, чтобы не допустить ее эксплуатацию с повреждениями резьбовых отверстий, трещинами (особенно между седлами клапанов и в выпускных каналах), коррозией, включениями инородных материалов, раковинами и свищами.

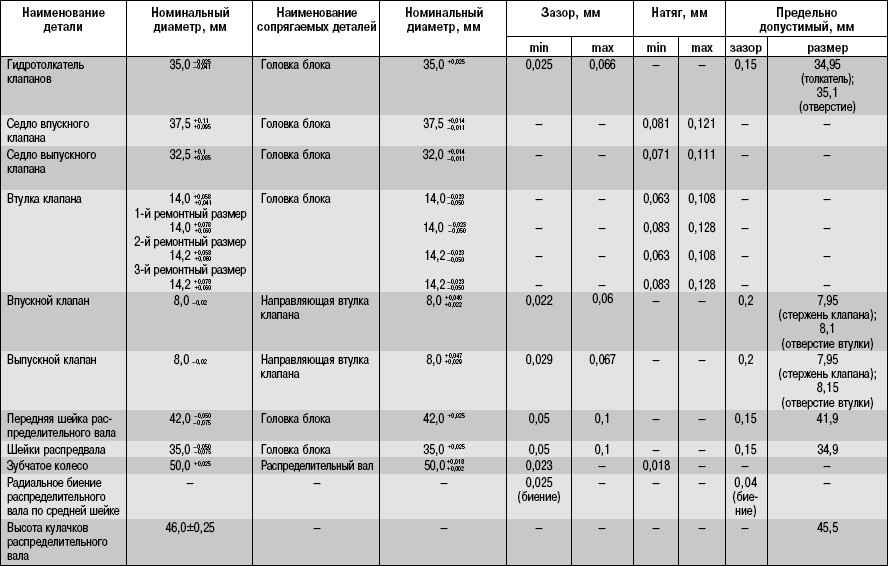

16. Проверьте зазоры между направляющими втулками и клапанами. Зазор вычисляют как разность диаметров отверстия во втулке и стержня клапана. Предельно допустимый зазор 0,2 мм. Если зазор превышает указанное значение, замените клапан и направляющую втулку. Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания. Устанавливают новые втулки с надетыми на них стопорными кольцами до упора стопорного кольца в поверхность головки блока со стороны отверстия под гидротолкатели. Перед установкой втулки нужно охладить до –40...–45 °С, а головку блока надо нагреть до температуры +160...+175 °С. Втулка должна вставляться в головку блока свободно или с незначительным усилием. В запасные части направляющие втулки клапанов поставляют трех ремонтных размеров: 1-й ремонтный размер — с увеличенным на 0,02 мм наружным диаметром втулки; 2-й — наружный диаметр втулки 14,2+0,053 –0,040 мм; 3-й — с увеличенным на 0,02 мм диаметром 2-го размера. При установке втулок 1-го ремонтного размера отверстие под втулку в головке блока растачивать не нужно. При установке втулок 2-го и 3-го ремонтных размеров необходимо расточить отверстие до диаметра 14,2+0,023 –0,050 мм. После установки новых втулок разверните в них отверстие под клапаны до размеров, указанных в табл. 5.1.

Примечание Заменять направляющие втулки клапанов следует в автосервисе, оснащенном специальным оборудованием.

17. Проверьте с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку. Для этого поставьте линейку ребром на поверхность головки блока цилиндров посередине, вдоль и затем поперек, а затем щупом измерьте зазор между поверхностью головки и линейкой. Если зазор превышает 0,1 мм, замените головку.

18. Проверьте зазоры в подшипниках распределительных валов (см. «Снятие, дефектовка и установка распределительных валов»).

19. Проверьте зазоры между гидротолкателями клапанов и каналами под гидротолкатели в головке блока. Зазор вычисляют как разность диаметров канала и гидротолкателя. Номинальный диаметр канала под гидротолкатель 35,0+0,025 мм, предельно допустимый – 35,1 мм. Номинальный диаметр гидротолкателя 35,0+0,025 –0,041 мм, предельно допустимый – 34,95 мм. Предельно допустимый зазор 0,15 мм. Если зазор превышает указанное значение, замените гидротолкатель. Если и это не даст положительного результата, замените головку блока.

20. Осмотрите клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня необходимо заменить клапан. Незначительные риски на рабочей фаске клапана можно вывести притиркой (см. «Притирка клапанов»).

21. Проверьте состояние пружин клапанов. Искривленные и с трещинами пружины замените.

22. Очистите от остатков прокладок и нагара поверхности фланцев головки для установки впускной трубы и выпускного коллектора.

23. Проверьте на наличие деформаций фланцы для впускной трубы и выпускного коллектора, деформированные детали замените.

24. Отремонтируйте поврежденные резьбовые отверстия прогонкой резьбы метчиками или установкой ремонтной втулки (ввертыша).

25. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и пр. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и др.) можно вывести притиркой клапанов (см. «Притирка клапанов»).	26. Более значительные дефекты седел клапанов устраняют шлифованием. Седла необходимо шлифовать в специализированной мастерской, так как для этого требуются специальные инструменты и оборудование. Если значительные дефекты седел устранить шлифовкой не удается, замените седла.

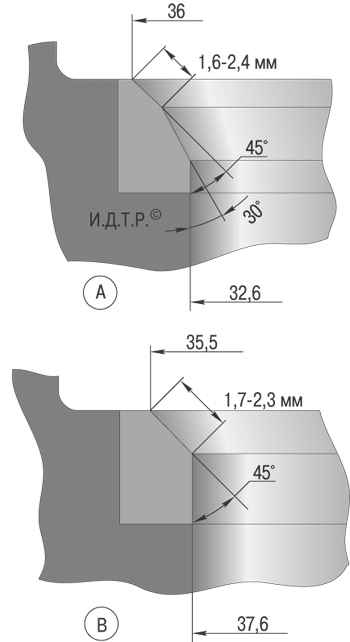

Рис. 5.9. Профиль седла клапана двигателя ЗМЗ-409.10: А – седло впускного клапана; В – седло выпускного клапана

При шлифовке выдержите размеры седла, указанные на рис. 5.9. После шлифования проверьте биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм. После шлифования притрите клапаны. Затем тщательно очистите и продуйте сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц. Следует учесть, что после того, как седло прошлифуют, клапан садится в него глубже, поэтому после шлифования нужно измерить расстояние между торцом стержня клапана, прижатого к седлу, и осью распределительного вала. Если это расстояние меньше 35,5 мм, замените головку блока, так как в противном случае нарушается нормальная работа гидротолкателей клапанов.

27. Проверьте соосность расположения тарелки клапана и седла: нанесите на фаску головки клапана тонкий слой краски (например, берлинской лазури), вставьте его в направляющую втулку и, слегка прижав к седлу, проверните. По следам краски на фаске седла можно судить о соосности расположения клапана и седла.

28. Проверьте состояние проточек стержня клапана под сухари. При обнаружении следов выкрашивания кромок проточек и износа цилиндрической части замените клапан.

29. Замените маслосъемные колпачки независимо от их состояния.

30. Проверьте состояние тарелок пружин. Замените тарелки со значительным износом опорных канавок под пружины.

31. Установите все снятые детали и узлы головки блока цилиндров в последовательности, обратной снятию.

Примечание Проверьте герметичность клапана, для этого установите его в головку блока вместе с пружинами и сухарями. После этого положите головку блока набок и залейте керосин в канал, закрываемый клапаном. Если в течение 10 мин керосин не просочится в камеру сгорания, клапан считается герметичным.

32. Всегда заменяйте новыми прокладки головки блока цилиндров, впускной трубы (ресивера) и выпускного коллектора, так как снятые с двигателя даже внешне не поврежденные прокладки могут оказаться сильно обжатыми и не обеспечат герметичности уплотнения.
