10.10.3. Регулировка фар головного света

Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленными топливными баками, комплектом инструментов и запасным колесом.

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте давление воздуха в шинах и при необходимости доведите его до нормы.

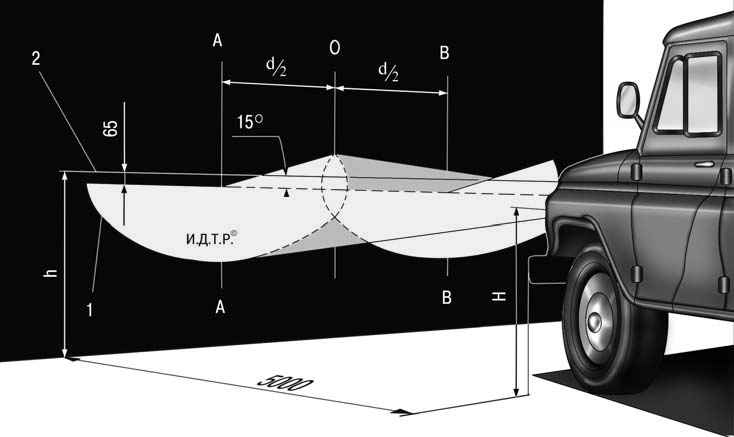

Рис. 10.13. Схема регулировки фар головного света: 1 – горизонтальная линия, соответствующая центрам фар; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.13, и начертите на нем вертикальные линии: осевую О и линии А и В, проходящие через точки, соответствующие центрам ламп ближнего света фар; линии А и В должны быть на расстоянии 540 мм от линии О. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

3. Включите ближний свет и поверните ручку гидрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем).

4. Отрегулируйте на экране винтами ручной регулировки пучка света положение светового пятна для каждой фары, если расположение световых пятен на экране не соответствует рисунку.

5. Если отрегулировать световые пучки фар не удается, проверьте гидрокорректор фар. Неисправный гидрокорректор замените.
