14.22. Снятие и установка подрулевого переключателя

1. Установите колёса прямо.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи. Обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.

3. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

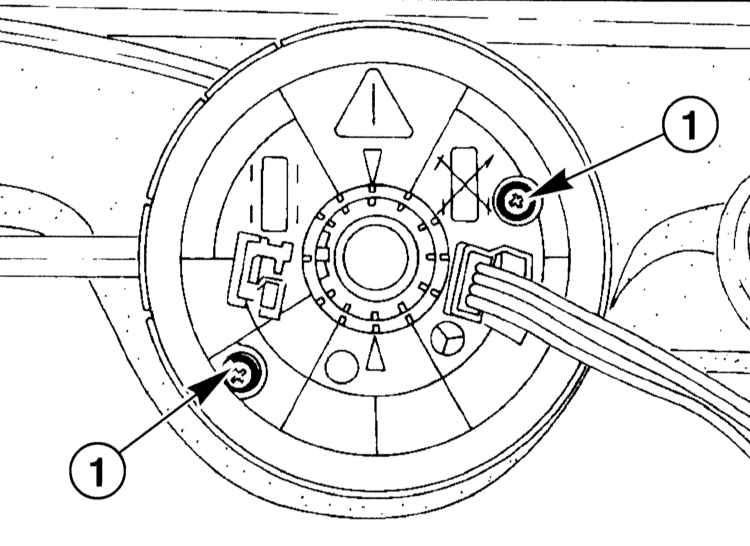

4. Выверните винты крепления (1) контактной спирали при стоящих прямо передних колёсах так, чтобы можно было вынуть спираль. Не отворачивайте винты полностью. В противном случае контактная спираль оказывается разобранной и её снова придется собирать в среднем положении (работа СТО).

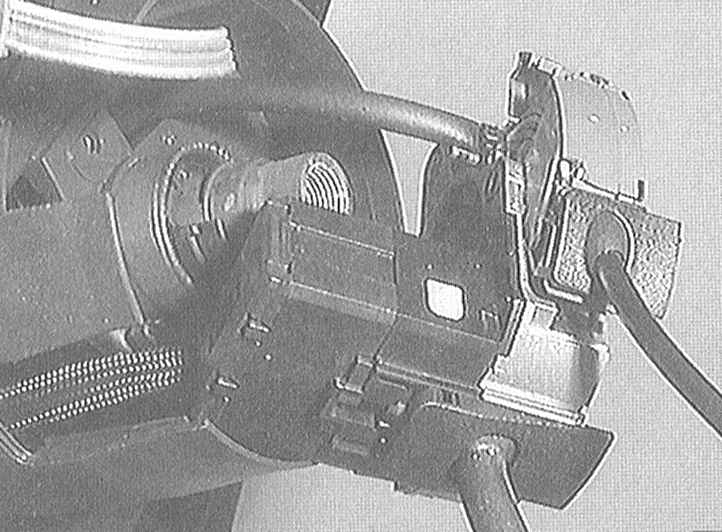

5. Осторожно выньте контактную спираль из подрулевого переключателя. Разъём подрулевого переключателя при этом автоматически расстыковывается.
6. Выверните 3 винта.

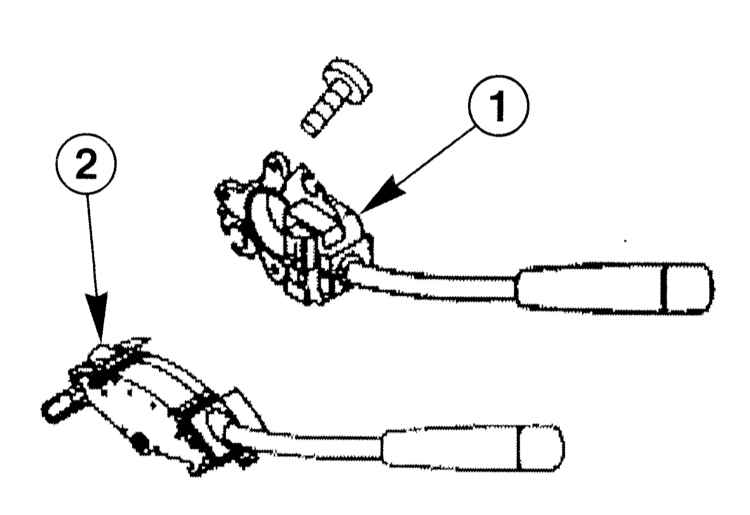

7. Разомкните разъёмы подрулевого переключателя (1) путем сжатия и выньте из подрулевого переключателя.

1. Снимите крышку под панелью приборов, обратитесь к соответствующему разделу.
2. Отсоедините штекер выключателя темпостата (2) от выключателя зажигания.

3. Выньте подрулевой переключатель с выключателем темпостата, если последний установлен, и отсоедините штекер от подрулевого переключателя.

Обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.

1. Убедитесь, что колёса автомобиля стоят прямо.
2. Состыкуйте разъём подрулевого переключателя и установите выключатель на место.
3. Вставьте 2 разъёма в переключатель и зафиксируйте.
4. Если имеется темпостат, состыкуйте разъём выключателя зажигания и установите крышку под панелью приборов, обратитесь к соответствующему разделу.
5. Закрепите подрулевой переключатель тремя винтами.
6. Установите контактную спираль до упора на рулевой шпиндель. Зафиксируйте разъём.

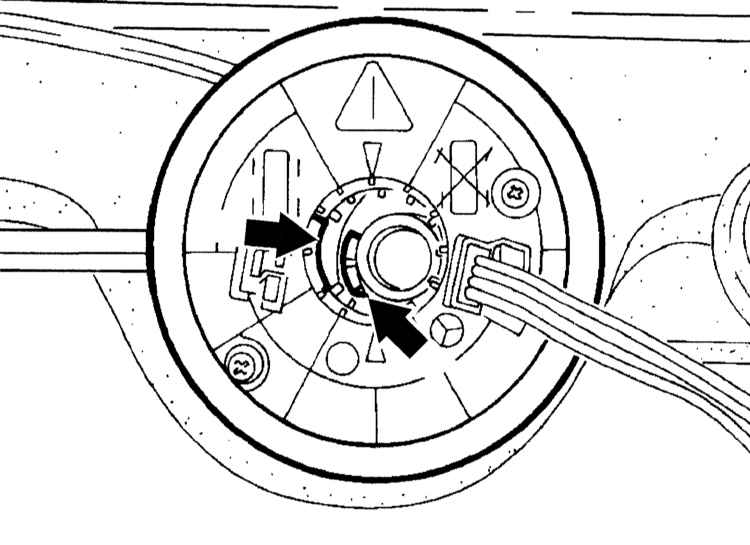

7. Закрепите 2 разъёма. При этом следите за тем, чтобы совпали обе маркировки (стрелки на иллюстрации).

8. Установите на место рулевое колесо. При этом соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Меры безопасности при работах с подушкой безопасности.
9. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
