8.1.15. Трос газа / рычаг дроссельной заслонки (ДД)Дизельный двигатель объемом 2,0 л
Дизельный двигатель 2,2/ 2,5 л
|

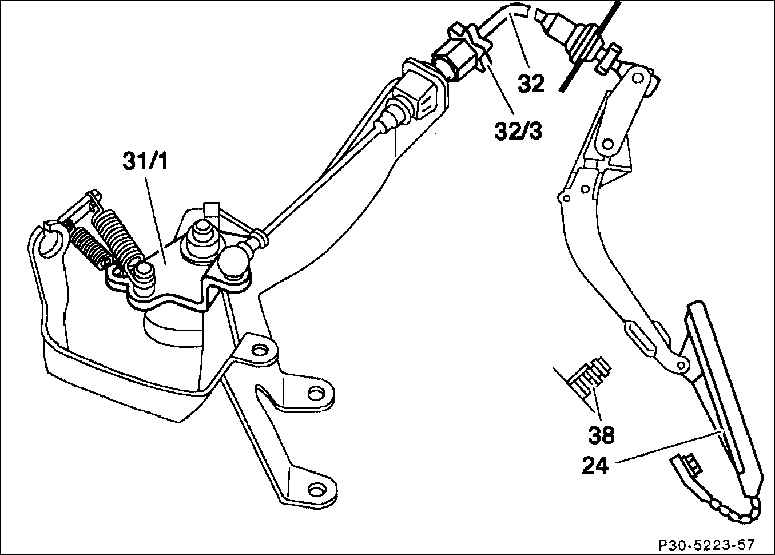

24. Педаль акселератора
31/1. Направляющий рычаг
32. Трос управления газом
|
32/3. Установочный болт
38. Упор рычага дроссельной заслонки |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Проверьте на легкость хода и повреждение регулировочный рычаг,
соединительную тягу и трос управления газом. Замените поврежденные
детали.
|
|

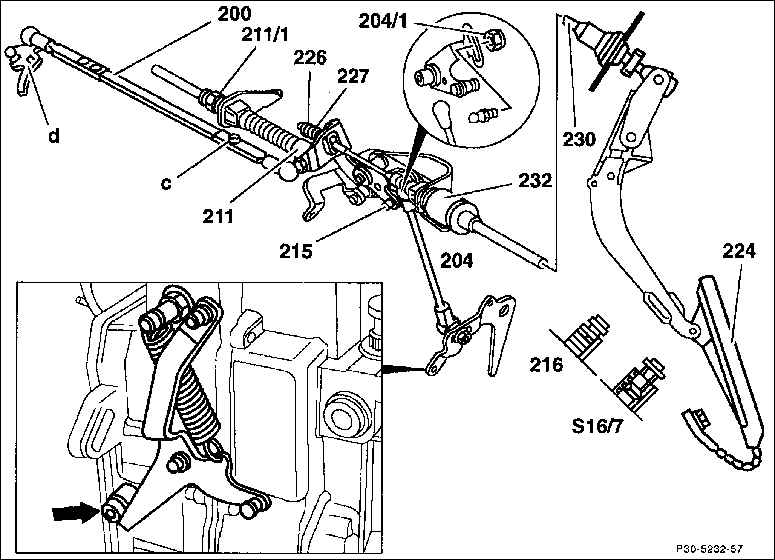

Регулировка на режиме холостого хода (педаль акселератора (224) не нажимается)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте шестигранный болт (с) на соединительной
тяге (200) гидроклапана. |
| 2. Ослабьте гайку (204/1) на сферической головке
соединительной тяги (204). |
3. До тех пор вращайте регулировочную гайку,
пока ролик (215) в кулисном рычаге без напряжения приляжет на концевой
упор.
Предупреждение
 После регулировки
между тарелкой пружины (226) и самой пружиной (227) не должно быть
зазора.
|
| 4. Затяните гайку (204/1) на сферической головке
соединительной тяги. |
| 5. Автоматическая коробка передач: навесьте
без натяжения шаровой подпятник троса управления (211). Для этого
трос управления тяните до ощутимого сопротивления. Вращайте болт (211/1)
до тех пор, пока тросовый привод подвиснет без натяжения. |
| 6. Направляющий рычаг (d) гидроклапана вращайте
до тех пор, пока он приляжет на ограничитель холостого хода. |
| 7. Растягивайте соединительную тягу (200) на
заклепанной стороне до тех пор, пока не будет установлен свободный
ход. |
| 8. Затяните болт с шестигранной головкой (с). |
|
Регулирование полного газа (механическая коробка передач)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вращая влево, расцепите упор рычага дроссельной
заслонки (216) в пространстве для ног. Медленно выжимайте педаль акселератора
(224) до тех пор, пока рычаг управления непосредственно достигнет
упора рычага дроссельной заслонки (стрелка) на насосе форсунок. |
| 2. В этом положении, вращая вправо, зафиксируйте
упор рычага дроссельной заслонки (216) во внутреннем пространстве. |
|
Регулирование полного газа (автоматическая коробка передач)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выжимайте педаль акселератора (224) до упора
без приведения в действие выключателя акселератора (S16/7). |
| 2. Вращайте установочный винт (232) до тех
пор, пока рычаг управления непосредственно достигнет упора дроссельной
заслонки (стрелка) на топливном насосе форсунок. |
|
Регулирование троса управления газом
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Проверьте на легкость хода и повреждение регулировочный рычаг
и трос управления газом. Поврежденные детали замените.
|
|

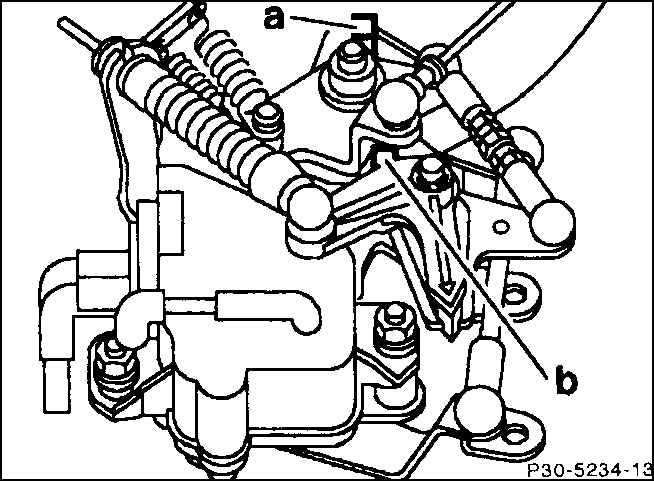

Регулирование в режиме холостого хода (педаль акселератора не нажимается)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Вращайте установочный болт до тех
пор, пока направляющий рычаг без напряжения приляжет на ограничитель
хода (а). |
|
Регулирование полного открытия дроссельной заслонки (механическая коробка
передач)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

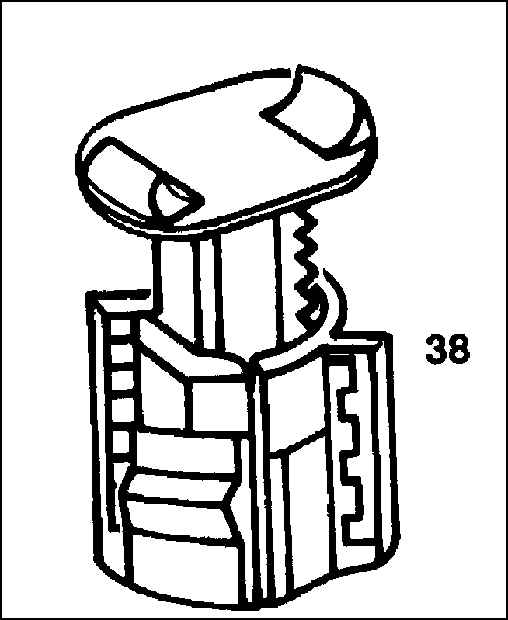

1. Вращая влево, расцепите упор
рычага дроссельной заслонки (38) в пространстве для ног и немного
вытяните упорный болт. |
| 2. Медленно выжимайте педаль акселератора
до тех пор, пока направляющий рычаг непосредственно достигнет упора
рычага дроссельной заслонки (b), ограничивающего ее максимальное открытие. |
| 3. Вращая вправо, зафиксируйте в
этом положении упор рычага дроссельной заслонки во внутреннем пространстве. |
|
|
