7.11. Проверка исправности состояния и замена кислородного датчика (l-зонда)

Расположенный в выпускном тракте двигателя l-зонд отслеживает содержание кислорода в потоке отработавших газов. При контакте молекул О 2 с чувствительным элементом зонда датчик вырабатывает амплитудный сигнал в диапазоне от 0.1 до 0.9 В, в зависимости от концентрации кислорода. Причем, значению 0.1 В соответствует высокое содержание О 2 (обедненная смесь), а значению 0.9 В - низкое (обогащенная смесь). РСМ непрерывно контролирует поступающий с кислородного датчика сигнал, в случае необходимости выдавая команды на корректировку состава воздушно-топливной смеси за счет изменения продолжительности открывания инжекторов впрыска. Оптимальное соотношение компонентов горючей смеси, гарантирующее минимальный расход топлива при наиболее эффективном функционировании каталитического преобразователя, составляет 14.7 частей воздуха на 1 часть топлива, - именно его модуль управления и старается постоянно поддерживать, ориентируясь на поступающую с l-зонда информацию. На рассматриваемых моделях автомобилей используются два кислородных датчика; первичный расположен в выпускном коллекторе двигателя, а вторичный - ниже каталитического преобразователя. Путем сравнения уровня содержания кислорода на участках выпускного тракта выше и ниже каталитического преобразователя РСМ определяет также эффективность функционирования последнего.

Следует отметить, что кислородный датчик способен вырабатывать сигнальное напряжение только будучи прогретым до нормальной рабочей температуры (около 320°С). Пока датчик находится в холодном состоянии, РСМ работает в режиме РАЗОМКНУТОГО КОНТУРА.

Если при прогретом до нормальной рабочей температуры и/или работающем в течение не менее двух минут двигателе кислородный датчик вырабатывает стабильный сигнал амплитудой ниже 0.45 В (при оборотах не менее 1500 в минуту), система самодиагностики заносит в память РСМ соответствующий код неисправности (Р0131 или Р0132). Соответствующий код заносится также в случае выявления неисправности в цепи нагревателя датчика (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

В случае нарушения исправности функционирования l-зонда или его цепи РСМ переходит в режим разомкнутого контура, игнорируя поступающую от датчиков информацию и поддерживая состав воздушно-топливной смеси на некотором заданном уровне, обеспечивающем достаточную эффективность отдачи двигателя.

Исправность функционирования кислородного датчика зависит от выполнения совокупности некоторых определенных условий:

a) Электрические параметры: Стабильность вырабатываемого датчиком амплитудного сигнала низкого напряжения в большой степени зависит от качества контактных соединений цепи l-зонда, которое и следует проверять в первую очередь в случае возникновения проблем;
b) Подача наружного воздуха: Конструкция l-зонда предусматривает свободную циркуляцию наружного воздуха внутри датчика. При установке зонда всегда проверяйте проходимость воздушных каналов;
c) Рабочая температура: РСМ начинает реагировать на поступающую от l-зонда информацию только после того как датчик будет прогрет до нормальной рабочей температуры (около 320°С). Данный факт следует не упускать из виду при проверке исправности функционирования зонда;
d) Качество топлива: Исправное функционирование l-зонда становится возможным только при условии применения для заправки автомобиля НЕЭТИЛИРОВАННОГО топлива!

В дополнение к перечисленным в предыдущем параграфе условиям при обслуживании l-зонда следует соблюдать некоторые особые меры предосторожности:

a) Кислородный датчик оборудован намертво вмонтированным в него и оборудованным контактным штекером отрезком электропроводки, попытки отсоединения которого могут привести к необратимому выходу датчика из строя;
b) Старайтесь не допускать попадания в жалюзи датчика или его электрический разъем грязи и смазки;
c) Не используйте для очистки кислородного датчика никакие растворители;
d) Обращайтесь с l-зондом крайне бережно, не роняйте его и старайтесь не стряхивать;
e) Силиконовый защитный чехол должен одеваться на датчик строго определенным образом, чтобы не быть расплавленным и не нарушать исправность функционирования зонда.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отыщите электрический разъем датчика. С обратной стороны разъема введите разогнутую канцелярскую скрепку в гнездо контакта сигнального провода (клемма № 1 [+]), вторую скрепку введите в гнездо клеммы № 2 (масса). Подсоедините к первой скрепке положительный щуп вольтметра, отрицательный подключите к скрепке введенной в клемму заземления. Взведите стояночный тормоз, переведите рычаг селектора АТ в положение “Р”, на моделях с РКПП выберите нейтральную передачу. Поддомкратьте передок автомобиля и установите его на подпорки.

2. Запустите двигатель и начинайте отслеживать изменения сигнального напряжения кислородного датчика.

старайтесь не прикасаться к разогретым поверхностями системы выпуска отработавших газов.

Более медленные флуктуации напряжения вторичного l-зонда являются следствием действия каталитического преобразователя, так как связанные атомы кислорода в молекулах СО2 и Н2О воздействуют на чувствительный элемент зонда в гораздо меньшей степени, чем атомы в составе молекул СО и NОХ.

3. На начальном этапе холодный датчик должен вырабатывать постоянный сигнал амплитудой 0.1 ÷ 0.2 В (режим разомкнутого контура). Спустя около двух минут двигатель достигнет нормальной рабочей температуры и показания датчика начнут колебаться в пределах от 0.1 до 0.9 В (режим замкнутого контура). Если система не переходит в режим замкнутого контура, либо переходит с недопустимо большой задержкой (ленивый датчик), замените l-зонд.
4. Проверьте также исправность функционирования нагревателя кислородного датчика. Рассоедините разъем электропроводки зонда и подключите омметр между клеммами нагревателя (клеммы №№ 3 и 4). Номинальное сопротивление составляет 10 ÷ 40 Ом.
5. Проверьте исправность подачи питания на нагреватель. Рассоедините электрический разъем и измерьте напряжение на нем со стороны жгута между клеммой № 4 и массой. При включенном зажигании (не запускайте двигатель) вольтметр должен фиксировать напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки на участке цепи между главным реле, РСМ и кислородным датчиком.
6. При отрицательных результатах перечисленных выше проверок, замените неисправный l-зонд.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Выворачивание l-зонда на холодном двигателе может оказаться крайне затруднительным ввиду теплового сжатия металла выпускного коллектора/трубы системы выпуска. Во избежание риска повреждения компонентов прежде чем приступать к снятию датчика прогрейте двигатель в течение пары минут - постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Поддомкратьте автомобиль и установите его на подпорки.
3. Аккуратно рассоедините разъем электропроводки кислородного датчика.

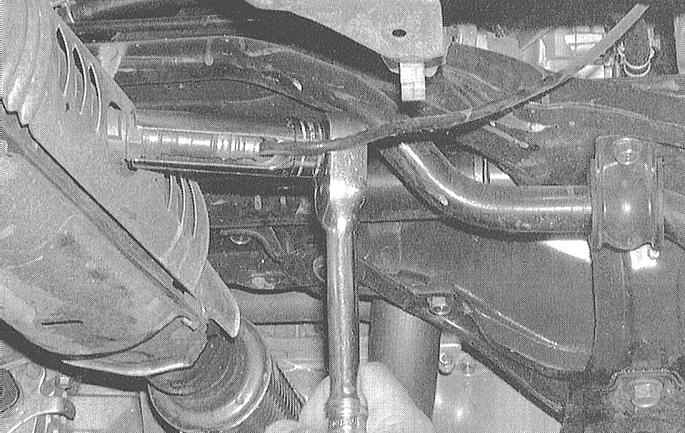

4. Аккуратно выверните зонд из выпускного коллектора (первичный датчик) или сборки каталитического преобразователя (вторичный датчик).

5. Перед вворачиванием датчика на место смажьте его резьбовую часть антиприхватывающим герметиком (новые датчики обычно уже покрыты соответствующим составом).
6. Вверните датчик на свое штатное место и прочно затяните его.
7. Подсоедините электропроводку.
8. Опустите автомобиль на землю и произведите его ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.
