Колодки заменяем, если толщина их накладок уменьшилась до 1 мм.
Снимаем тормозной барабан (см. Снятие и установка тормозного барабана).
|

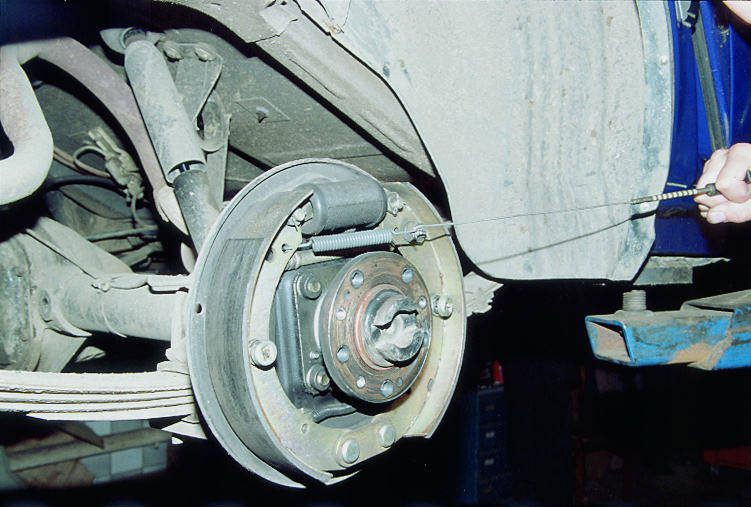

Отверткой выводим стяжную пружину из зацепления с передней колодкой и снимаем ее.
|
|
Поддерживая со стороны тормозного щита шток прижимной пружины передней колодки, другой рукой нажимаем на наружную чашку и, повернув на 90°, снимаем пружину вместе с чашками.
|
|

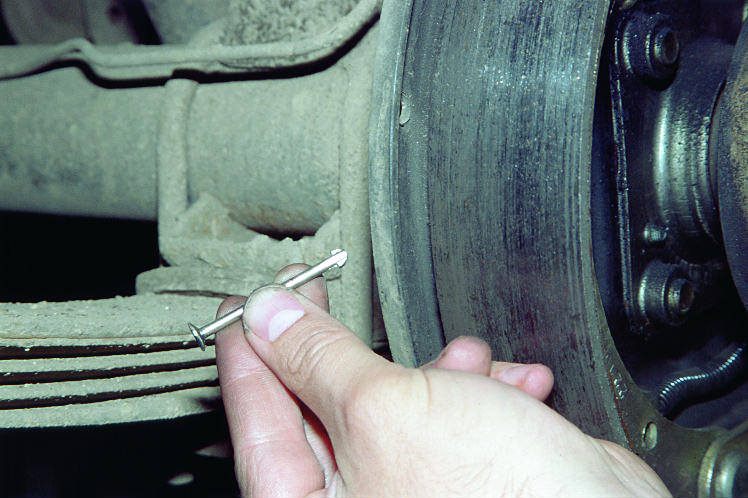

С внутренней стороны тормозного щита вынимаем шток.
|
|
Отводим одну из колодок вперед и снимаем пружину с разжимного стержня.
|
Снимаем прижимную пружину с другой колодки.
|

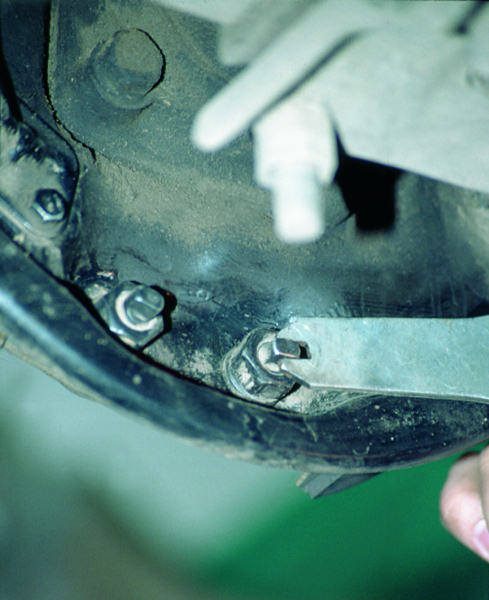

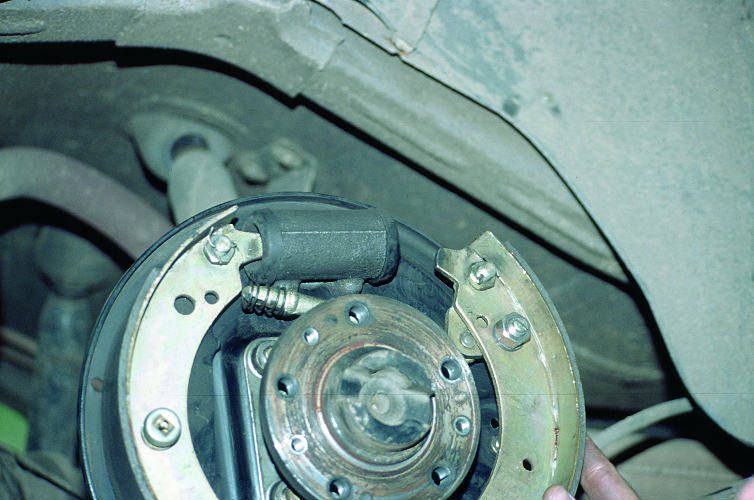

Ключом “на 19” отворачиваем две гайки опорных пальцев.
|

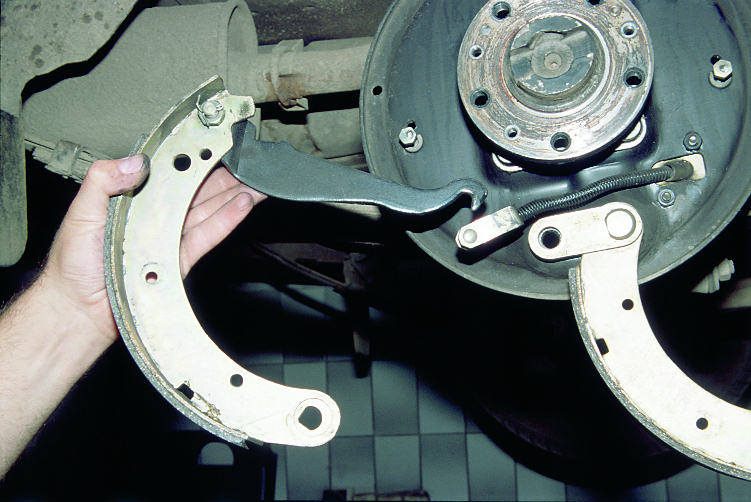

Вынув палец задней колодки, отсоединяем наконечник троса стояночного тормоза от приводного рычага…
|
… и снимаем тормозную колодку.
|
Вынув второй палец, снимаем другую колодку. Для установки новых колодок необходимо закрепить на них приводной рычаг, разжимной стержень и регулировочный эксцентрик стояночного тормоза, сняв их с прежних.
|

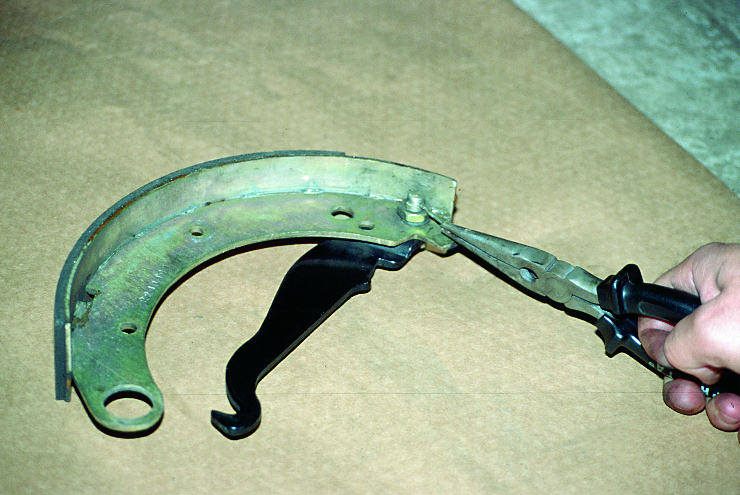

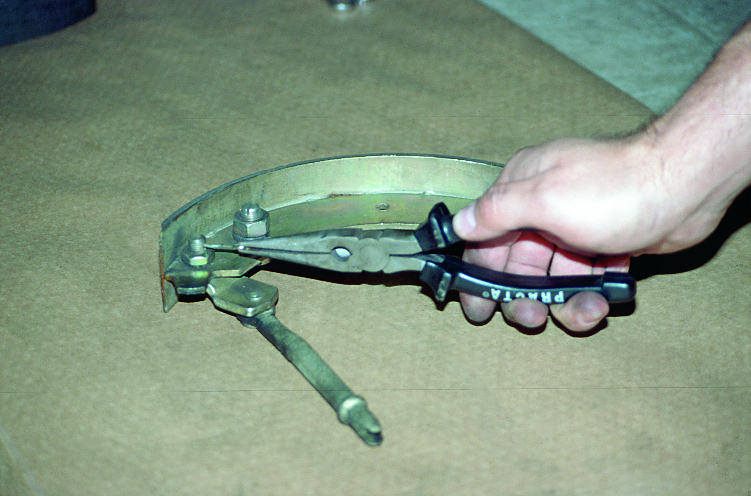

Для этого вынимаем шплинт из болта крепления приводного рычага стояночного тормоза.
|
|

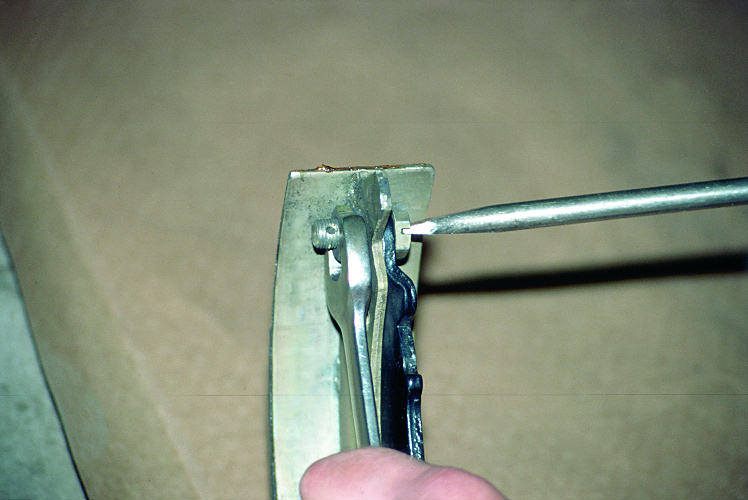

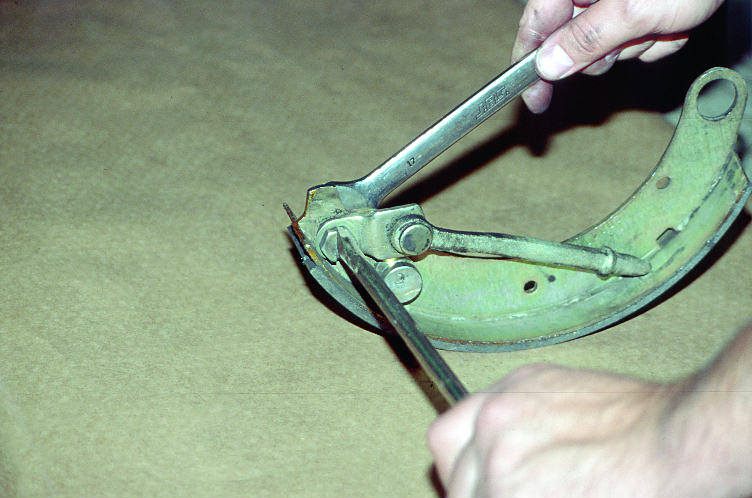

Удерживая отверткой болт, ключом “на 17” отворачиваем гайку…
|
|

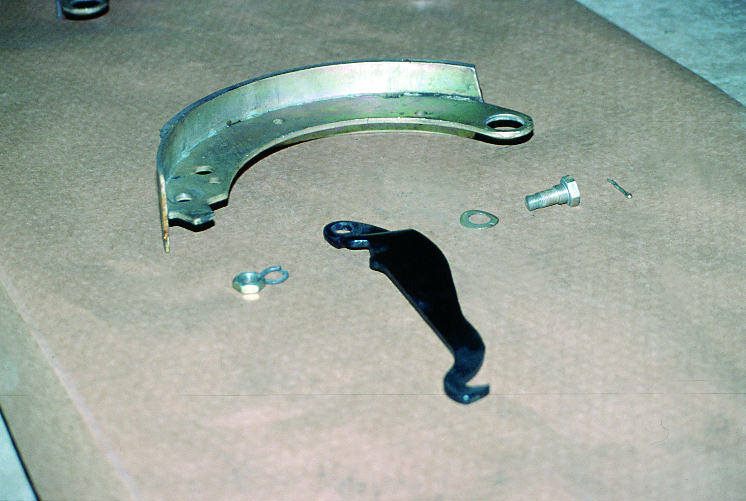

…и разъединяем колодку и рычаг.
|
|
Аналогично отсоединяем рычаг от второй колодки.
|
|
Отворачиваем гайку…
|
|
…и снимаем разжимной стержень.
|
|

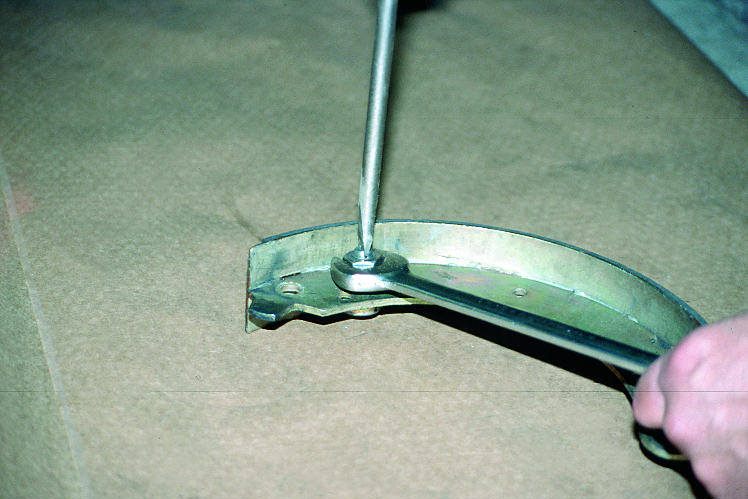

Отвернув гайку ключом “на 17”,…
|
|

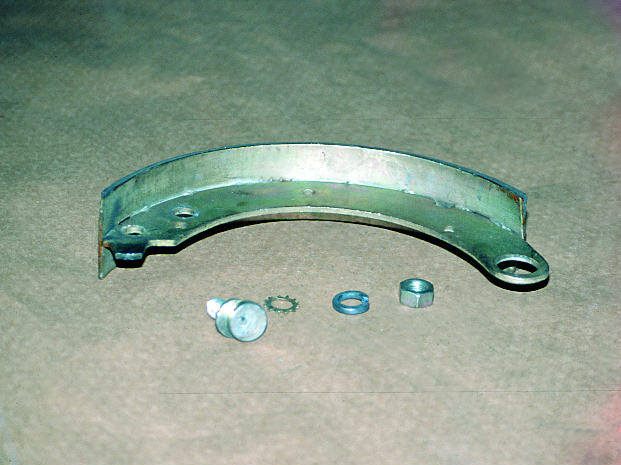

…снимаем регулировочный эксцентрик стояночного тормоза.
|
|
Собираем и устанавливаем колодки в обратной последовательности.
|
|
ВНИМАНИЕ! Длина фрикционной накладки передней колодки – 300,
задней – 250 мм.
|
|

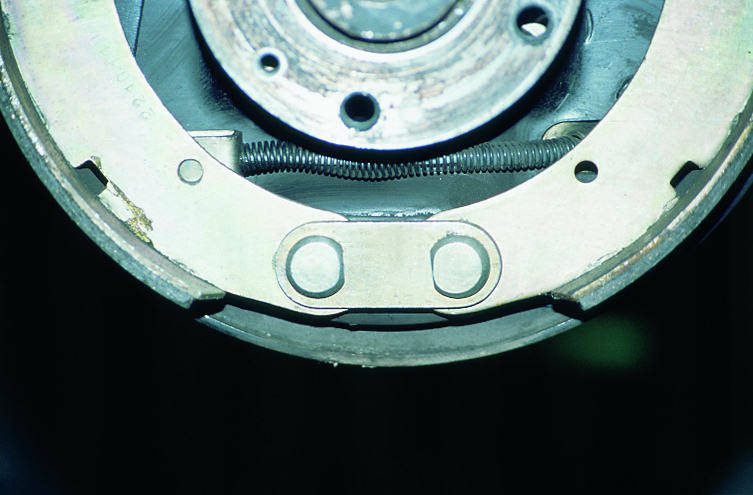

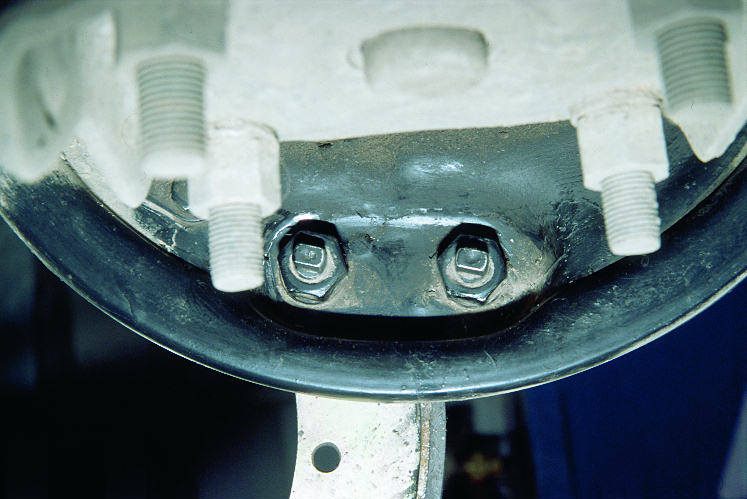

Во время сборки лыски опорных пальцев поверните навстречу друг другу.
|

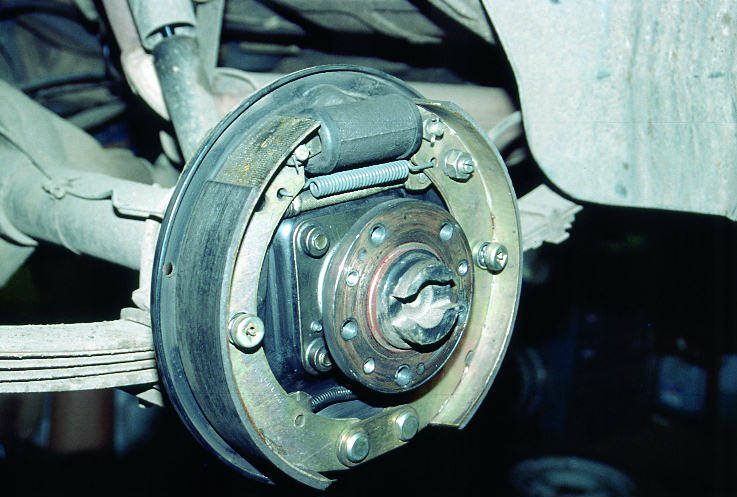

Установив барабан, нажмите несколько раз на тормозную педаль. Для следующей операции потребуется помощник.
|
При нажатой тормозной педали, вращая по направлению стрелок опорные пальцы, подводим нижнюю часть колодок к барабану.
|
В этом положении слегка затягиваем гайки пальцев. Отпустив педаль, проверяем легкость вращения барабана (при задевании за накладки чуть отводим колодки) и окончательно затягиваем гайки.
После установки колодок отрегулируйте стояночный тормоз (см. Регулировка привода стояночного тормоза).
|
