7.5.4. Замена шкворня и втулок шкворня

Рис. 6.21. Балка передней подвески и рулевые тяги: 1 — правый поворотный рычаг; 2 — гайка; 3 — шаровой шарнир; 4 — болт; 5 — хомут; 6 — поперечная рулевая тяга; 7 — наконечник рулевой тяги; 8 — уплотнитель шарового шарнира; 9 — палец шарового шарнира; 10 — левый поворотный рычаг; 11 — шкворень; 12 — поворотный кулак; 13 — сошка; 14 — продольная рулевая тяга; 15 — балка передней подвески

Шкворень 11 и втулка (см. рис. 6.21) заменяются тогда, когда их суммарный износ достиг величины 0,5 мм. Шкворень и втулки можно заменить, не снимая переднюю ось с автомобиля, в такой последовательности:

— приподнять автомобиль за переднюю балку таким образом, чтобы колеса не касались пола, установить на подставки и снять передние колеса;

Рис. 6.20. Ступица переднего колеса: 1 — тормозной диск; 2 — внутренний подшипник; 3 — цифра поворотного кулака; 4 — шайба; 5 — гайка; 6 — ступица; 7 — колпак ступицы; 8 — наружный подшипник; 9 — сальник; 10 — крышка шкворня; 11 — балка передней подвески; 12 — клин; 13 — уплотнитель подшипника; 14 — упорный подшипник; 15 — шкворень; 16 — поворотный кулак; 17 — уплотнительное колесо; 18 — втулка шкворня; 19 — пресс-масленка

- снять тормозную скобу и положить ее на раму; снять ступицу 6 (см. рис. 6.20) в сборе с диском 1 и подшипниками;

— отвернуть болты и снять верхнюю и нижнюю крышки шкворня;

- отвернуть гайку, снять шайбу и выбить бородком стопорный клин 12;

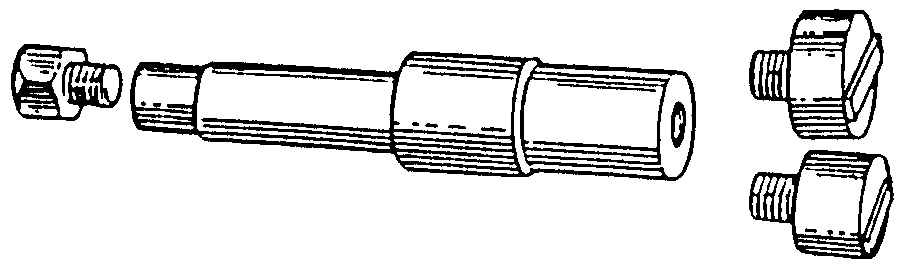

Рис. 6.24. Выколотка-оправка шкворня

- с помощью специальной выколотки (рис. 6.24) со сменными головками выбить шкворень из поворотного кулака вниз;

- снять поворотный кулак и упорный подшипник;

- зажать поворотный кулак в тисках и с помощью оправки выбить втулки шкворня;

- зачистить отверстия под шкворень в поворотном кулаке;

- с помощью оправки установить новые втулки;

- развернуть втулки на проход с помощью специальной развертки до x25 мм;

- очистить втулки от металлической стружки и нанести на каждую втулку тонкий слой смазки;

- установить поворотный кулак на балку передней подвески;

— в верхнюю бобышку кулака вставить новый шкворень, установить упорный подшипник с защитным колпаком и продвинуть шкворень до совпадения лыски с отверстием в балке. Перед установкой поверхность шкворня смазать тонким слоем смазки;

- выполнить все последующие операции сборки в последовательности, обратной разборке;

- после сборки смазать шкворень поворотного кулака через пресс-масленки и проверить схождение колес.
