7.1.4. Амортизаторы

Амортизаторы предназначены для гашения колебаний автомобиля, возникающих при движении по неровным дорогам. Их действие основано на использовании сопротивления протеканию жидкости через малые проходные сечения в клапанах сжатия и отдачи. От работы амортизаторов в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1—3 качка.

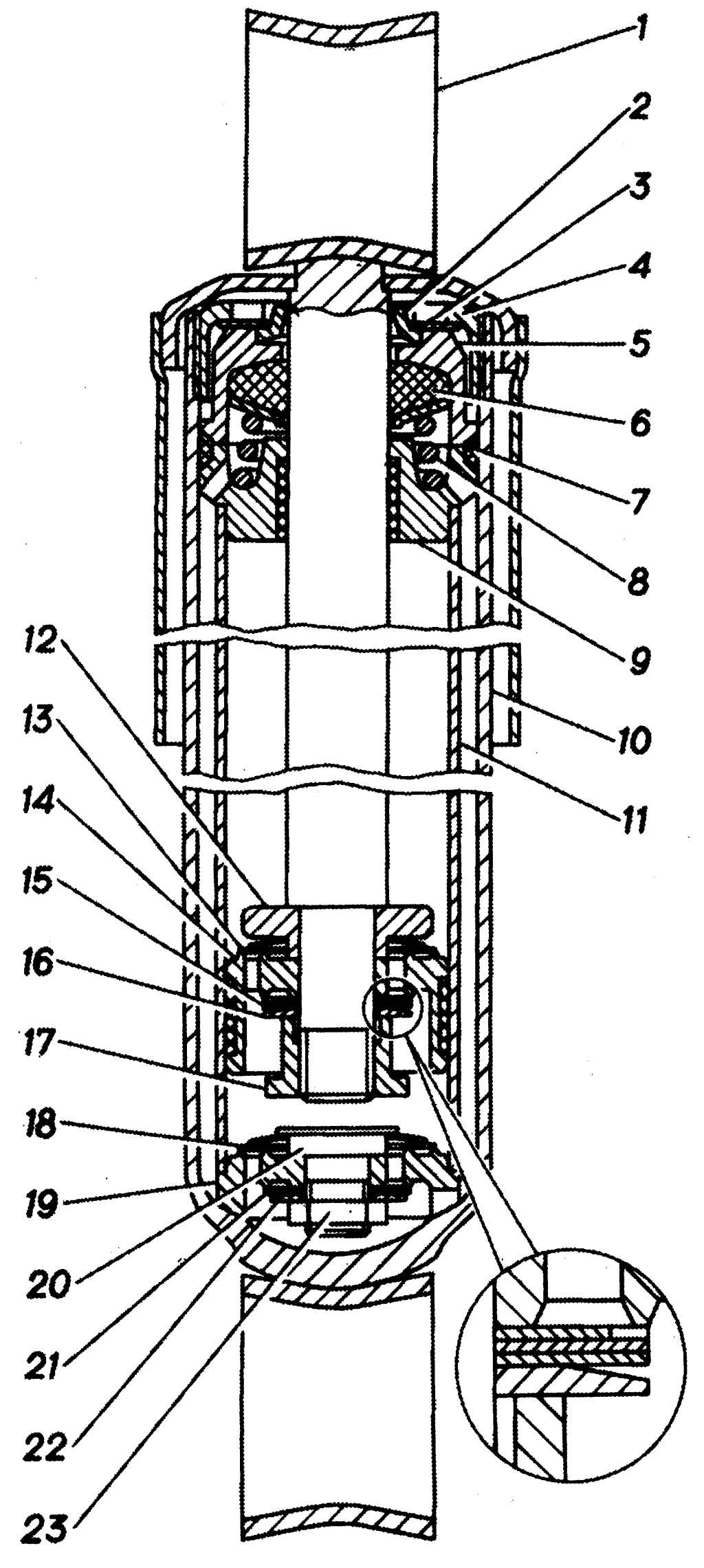

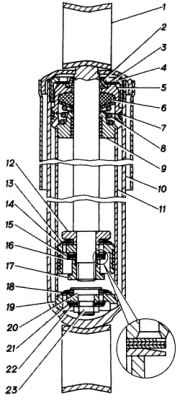

Рис. 6.11. Амортизатор: 1 — шток с проушиной; 2 — пыльник; 3 — шайба; 4 — гайка резервуара; 5 — обойма сальника; 6 — сальник штока; 7 — кольцо; 8 — пружина; 9 — направляющая штока с втулкой; 10 — резервуар; 11 — цилиндр; 12, 16 и 22 — тарелки ограничительные; 13 и 18 — тарелки; 14 — поршень; 15 и 21 — диски; 17 — гайка клапана отдачи; 19 — корпус клапана сжатия; 20 — болт клапана сжатия; 23 — гайка клапана сжатия

В конструкции амортизаторов (рис. 6.11) использованы детали амортизаторов легкового автомобиля ГАЗ-31029 «Волга». Принцип работы этих амортизаторов широко известен и не требует детального описания. В качестве рабочей жидкости в амортизаторах применяется жидкость АЖ-12Т (дублирующая жидкость — веретенное масло АУ) в количестве 0,265 л.

Во время эксплуатации какой-либо регулировки амортизаторы не требуют. Однако, если обнаружено замедленное гашение колебаний автомобилей после переезда препятствия, то амортизатор необходимо проверить. В заводских условиях его характеристики проверяются на стенде. Если нет стенда, надо зажать амортизатор вертикально за нижнюю проушину и прокачать за верхнюю проушину не менее пяти раз. У исправного амортизатора шток должен перемещаться равномерно, без рывков и вибраций при приложении постоянной нагрузки в 300 Н (30 кгс). Время перемещения на длине рабочего хода растяжения — не более 15 с.

Если амортизатор прокачивается без сопротивления или, наоборот, сопротивление очень велико, его следует заменить или отремонтировать.

В процессе эксплуатации у амортизатора может появиться подтекание масла через уплотнение штока в верхней части. Для устранения негерметичности достаточно подтянуть гайку резервуара. При подтяжке одновременно увеличивается натяг резинового сальника 6 штока. Для подтяжки гайки резервуара амортизатор необходимо закрепить за нижнюю проушину в тисках и поднять за верхнюю проушину кожух в крайнее верхнее положение.

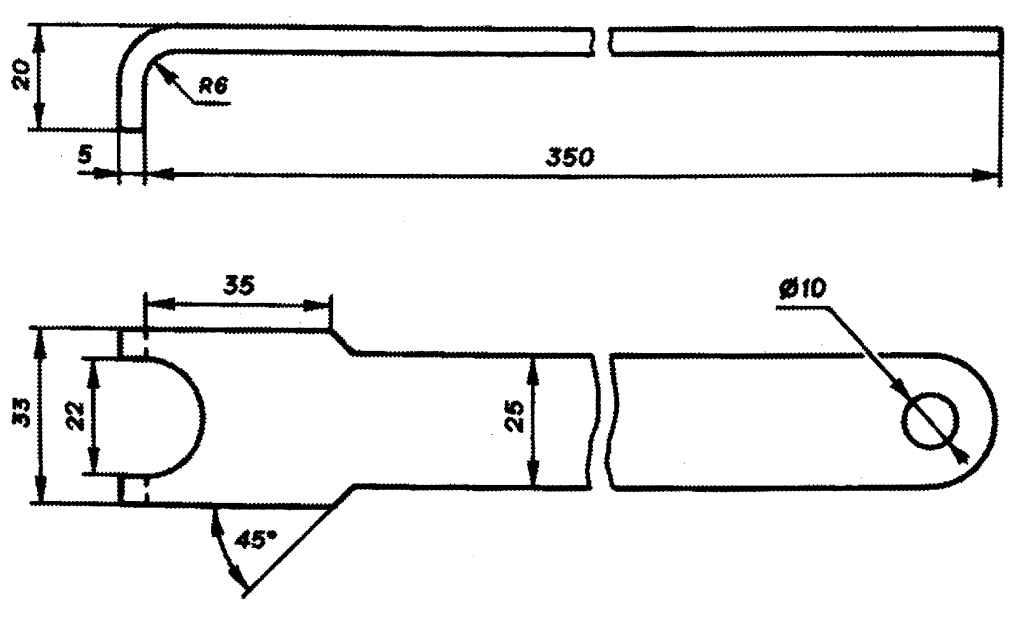

Рис. 6.12. Специальный ключ для разборки амортизаторов выпуска 1997 г.

Гайку подтянуть специальным ключом (рис. 6.12) моментом 90—150 Н·м (9—15 кгс·м).

Снятие амортизатора передней подвески необходимо производить в следующем порядке:

- для облегчения доступа к амортизатору следует повернуть колесо до отказа в сторону передней части лонжерона;

- отвернуть гайку нижнего пальца амортизатора, снять шайбу и резиновую втулку;

- отвернуть такую же гайку на верхнем пальце, снять также шайбу и резиновую втулку;

- снять амортизатор с автомобиля.

Установка амортизатора выполняется в обратной последовательности.

Снятие амортизатора задней подвески производится аналогично.

Разборку амортизатора следует производить только в случае явных неисправностей амортизатора. Степень разборки зависит от характера неисправности. Так, если подтяжка гайки резервуара не исключила подтекание жидкости, то амортизатор необходимо частично разобрать.

Разборку амортизаторов производить в следующем порядке:

- зажать в тисках нижнюю проушину, выдвинуть шток 1 (см. рис. 6.11) за верхнюю проушину вверх отказа и отвернуть гайку 4 резервуара;

- осторожно раскачать за шток 1 обойму 5 сальника 6 и приподнять цилиндр 11 из резервуара;

- удерживая цилиндр одной рукой и не вынимая его из резервуара, медным молотком выбить направляющую 9 штока из цилиндра;

- опустить цилиндр на дно резервуара и, удерживая его, вынуть шток с поршнем 14; слить жидкость из резервуара и цилиндра в мерный стакан;

- вынуть цилиндр из резервуара и, зажав в тисках корпус 19 клапана сжатия за нижнюю часть, раскачать цилиндр и освободить его от корпуса клапана. Как правило, клапан сжатия не разбирается, а только тщательно промывается керосином и запрессовывается в цилиндр на прежнее место.

При необходимости его разборки следует отвернуть гайку 23;

- зажать в тисках шток за верхнюю проушину и отвернуть гайку 17 клапана отдачи, снять последовательно тарелку ограничительную 16, диски 15, поршень 14, тарелку 13, пружину и тарелку ограничительную 12.

     Перед осмотром и анализом технического состояния деталей их необходимо промыть в керосине и продуть сжатым воздухом. Герметичность амортизатора зависит от качества поверхностей сопрягаемых деталей, уплотнений и их размеров. При осмотре надо обратить внимание на следующее:

- шток амортизатора нуждается в замене, если на его рабочей поверхности имеются царапины, задиры, коррозия или повреждение хромированного слоя;

- сальник штока следует заменить при износе или повреждении кольцевых гребешков на внутренней рабочей поверхности;

- уплотнительное кольцо 7 (см. рис. 6.11) резервуара заменяется, если оно повреждено при разборке, сильно деформировано или дало усадку;

- цилиндр амортизатора нуждается в замене, если на его рабочей поверхности имеются задиры или следы коррозии. При этом, как правило, заменяют и поршень в сборе;

- втулка направляющей 9 штока подлежит замене, если ее внутренний диаметр более 16,05 мм, а также если поверхность отверстия втулки имеет царапины или задиры.

     Сборку амортизаторов при разобранном клапане сжатия следует начинать со сборки клапана сжатия в следующем порядке:

- закрепить в тисках болт 20 клапана и установить на него пружину, тарелку 18, корпус 19 клапана, дроссельные диски 21 и ограничительную тарелку 22. Затянуть гайку 23 моментом 16—22 Н·м (1,6—2,2 кгс·м). Проверить наличие проворачивания тарелки 18;

- на корпус 19 клапана сжатия установить цилиндр 11 и легкими ударами медного молотка осадить цилиндр до плотного соприкосновения его торца с корпусом клапана.

Далее необходимо приступить к сборке самого амортизатора в следующем порядке:

- закрепить в тисках за проушину шток с крышкой кожуха и установить на него гайку 4 резервуара, шайбу 3 и пыльник 2. Предварительно на внутреннюю поверхность сальника 6 штока нанести слой смазки ЦИАТИМ-201 или Литол-24, вставить сальник в обойму 5 и установить сальник с обоймой на шток вместе с тарелкой сальника;

- в направляющую 9 штока установить втулку, пружину 8, а на проточку направляющей надеть уплотнительное кольцо 7 и установить подсобранную направляющую 9 на шток;

- собрать на штоке поршень 14 c клапаном отдачи — установить ограничительную тарелку 12, пружину с тарелкой 13, поршень 14, диски 15, тарелку 16 и гайку 17 клапана отдачи. Гайку затянуть моментом 16—22 Н·м (1,6— 2,2 кгс·м) и раскернить в двух противоположных местах по резьбе;

- зажать резервуар за проушину в тисках в вертикальном положении, опустить цилиндр 11 с клапаном отдачи в резервуар на половину его высоты, залить половину жидкости в цилиндр, а оставшуюся часть жидкости — в резервуар. Вынуть цилиндр из резервуара и, поддерживая цилиндр над резервуаром, проверить истечение жидкости через клапан сжатия. При правильной сборке должно быть капельное истечение жидкости;

- вставить без перекоса шток с поршнем 14 в цилиндр, установить направляющую 9 штока в цилиндр и медленно, чтобы не было выплеска жидкости, опустить цилиндр в резервуар;

- завернуть гайку 4 моментом 70—90 Н·м (7—9 кгс·м) при выдвинутом штоке. При затяжке гайки направляющая штока запрессуется в цилиндр.

После сборки амортизатора следует несколько раз задвинуть-выдвинуть шток до появления равномерного усилия по всей длине его хода. Для проверки герметичности амортизатора рекомендуется после сборки выдержать его в горизонтальном положении с задвинутым до отказа штоком не менее 10 часов.

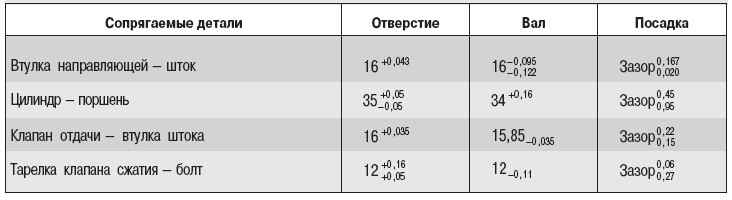

Размеры сопрягаемых деталей амортизаторов приведены в табл. 6.1.
