7.1.1. Техническое обслуживание подвески автомобиля

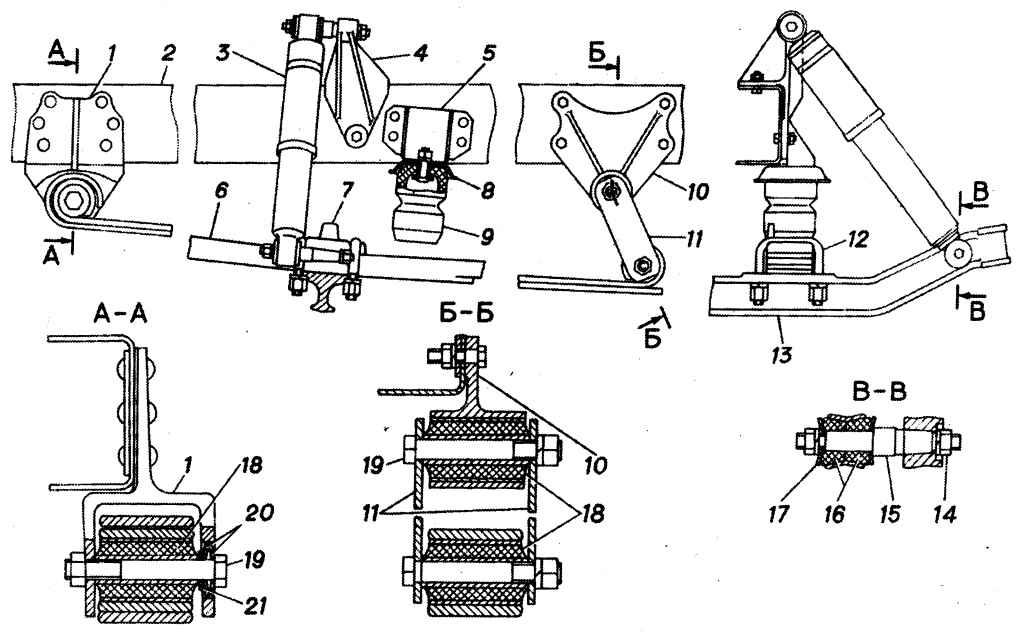

Рис. 6.1. Передняя подвеска: 1, 4, 5 и 10 — кронштейны; 2 — лонжерон рамы; 3 — амортизатор; 6 — рессора; 7 — накладка; 8 — чашка; 9 — резиновая рессора сжатия; 11 — серьга; 12 — стремянка; 13 — балка; 14 — гайка; 15 — палец; 16 — резиновые втулки; 17, 20 и 21 — шайба; 18 — резинометаллические шарниры; 19 — болт

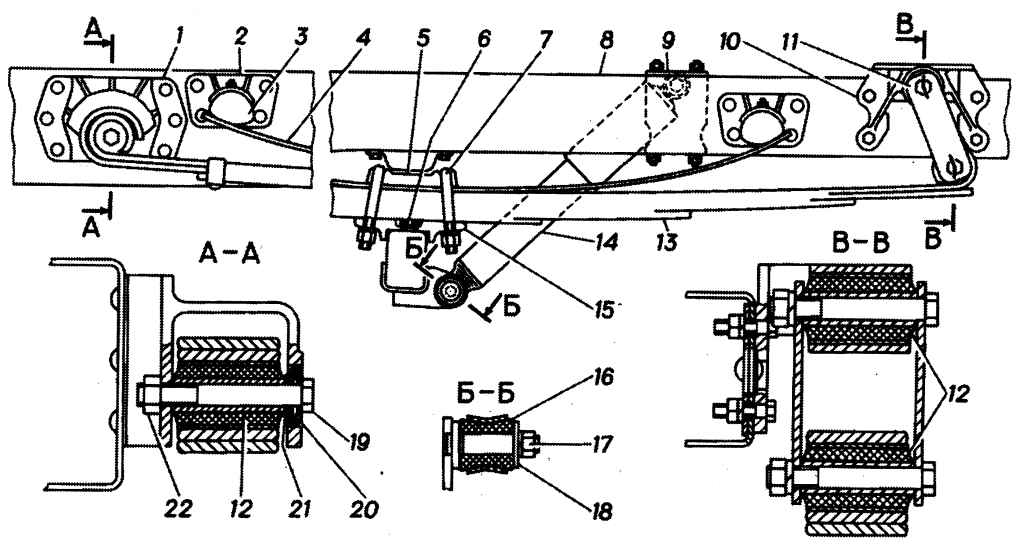

Рис. 6.2. Задняя подвеска автофургонов: 1, 2, 9 и 10 — кронштейн; 3 — подушка; 4 — дополнительная рессора; 5 — накладка; 6 — прокладка; 7 — стремянка; 8 — лонжерон рамы; 11 — серьга; 12 — резинометаллический шарнир; 13 — рессора; 14 — амортизатор; 15 — подушка рессоры; 16 — резиновая втулка; 17 и 22 — гайка; 18, 20 и 21 — шайба; 19 — болт

В соответствии с регламентными работами по подвеске при ее техническом обслуживании необходима периодическая подтяжка гаек стремянок, гаек болтов резинометаллических шарниров, деталей крепления кронштейнов рессор и амортизаторов. Особое внимание рекомендуется обращать на своевременную подтяжку крепления резиновой рессоры сжатия (см. рис. 6.1 и 6.2), так как ослабленное крепление может привести к его потере. В этом случае существенно повышается нагрузка на переднюю рессору и увеличивается ее динамический ход, что в конечном счете приведет к преждевременному выходу рессоры из строя.

Для повышения антикоррозийной стойкости многолистовых рессор необходимо их листы периодически смазывать графитовой смазкой (в частности, при переборке или при замене листов), при ее отсутствии — смесью, состоящей из 30% солидола, 30% графита П и 40% трансформаторного масла.
