6.4.8. Осмотр и контроль технического состояния деталей заднего моста

Детали разобранного заднего моста (за исключением подшипников) подержать в моющем растворе, а затем промыть и внимательно осмотреть.

Детали с трещинами заменить. При наличии на механически обработанных поверхностях деталей забоин, заусенцев и других неровностей зачистить их для обеспечения хорошего прилегания сопряженных деталей. При этом следует обратить особое внимание на состояние посадочных поверхностей под подшипники.

Проверить, нет ли на кольцах подшипников задиров или следов неравномерного износа. Проверить состояние торцов роликов. Ступенчатый износ торцов роликов свидетельствует о недостаточной предварительной затяжке подшипников или о перекосе роликов.

Осмотреть зубья ведущей и ведомой шестерен и проверить, нет ли на них задиров или следов чрезмерного износа. Изношенные шестерни и шестерни с задирами для дальнейшей работы непригодны.

Временно установить крышки подшипников дифференциала и проверить ввертывание гаек. Гайки должны проворачиваться свободно. Торцы гаек, соприкасающиеся с подшипниками, должны быть перпендикулярны оси резьбы. Биение этих торцов относительно оси резьбы должно быть не более 0,02 мм. Поверхность торцов должна быть чистой и гладкой, не должна иметь ступенчатого износа.

Необходимо убедиться в том, что крышки подшипников установлены на той стороне, на которой они обрабатывались.

Торец фланца ведущей шестерни, соприкасающийся с подшипником, должен быть гладким, при необходимости его следует шлифовать. Второй торец фланца, соприкасающийся с шайбой, также должен быть гладким, шероховатости и забоины на торцах фланца ослабляют затяжку подшипников. Шейка фланца не должна иметь забоин, царапин, большого износа в зоне работы манжеты, на заходной фаске не должно быть острых кромок.

Картер моста не должен иметь повреждений и остаточной деформации. Поверхности гнезд под подшипники должны быть гладкими, резьба под гайки подшипников дифференциала не должна иметь повреждений. Необходимо удалить все неровности и заусенцы с посадочных поверхностей картера редуктора. Прочистить масляные каналы.

Осмотреть зубья и опорные поверхности шестерен полуосей и сателлитов, опорные и посадочные поверхности коробок сателлитов. Они должны быть гладкими, без вмятин и задиров и не иметь неравномерного износа или наволакивания металла. Износ шейки полуосевой шестерни может вызвать повышенный шум заднего моста. Износ опорных поверхностей или опорных шайб вызывает увеличение бокового зазора в зацеплении шестерен дифференциала и нарушение правильного зацепления шестерен.

Проверить плотность прилегания внутренних колец подшипников дифференциала к опорным поверхностям коробок сателлитов дифференциала — щуп 0,03 мм не должен проходить между кольцом и торцом коробки. Внутренние кольца не должны свободно вращаться на шейках коробок.

Обратить особое внимание на то, чтобы соприкасающиеся поверхности обеих коробок сателлитов дифференциала и поверхность фланца крепления ведомой шестерни были гладкими, без заусенцев.

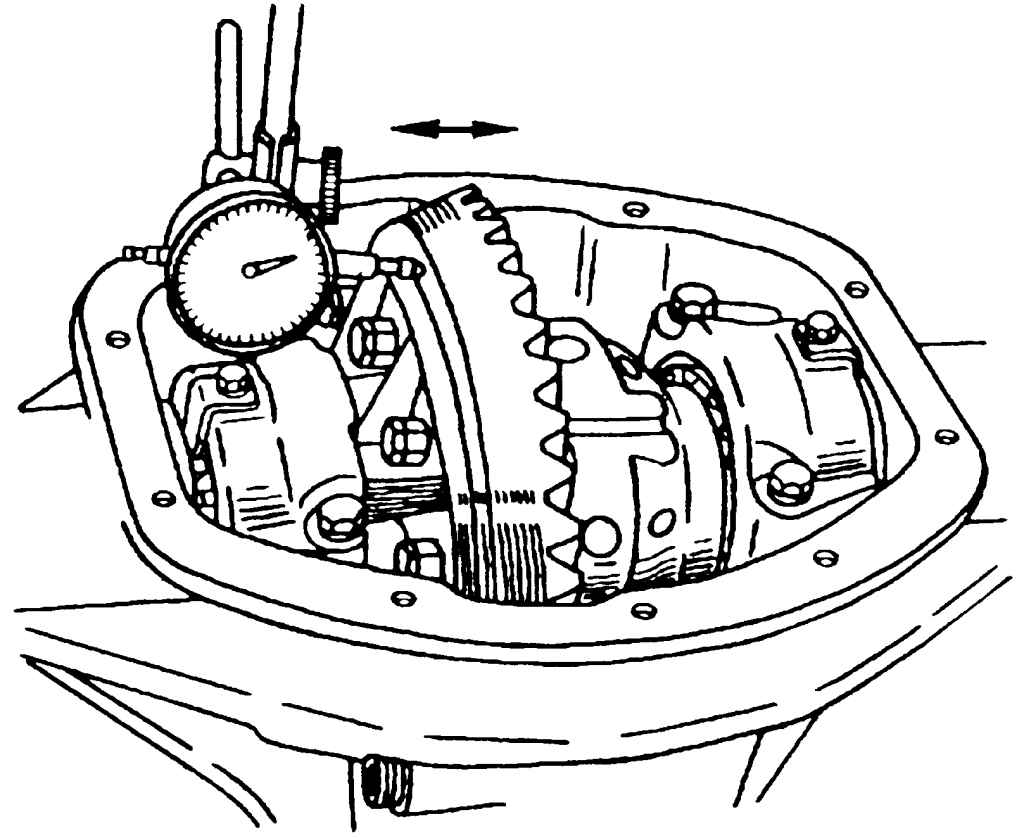

Рис. 5.39. Проверка биения «затылка» ведомой шестерни

Необходимо проверить биение «затылка» ведомой шестерни, как показано на рис. 5.39 — для неразъемного заднего моста (для заднего моста с балкой типа банджо — аналогично, при снятом редукторе). Допустимое биение — 0,08 мм. Если при проверке окажется, что биение превышает указанную величину, то можно предполагать, что имеет место деформация ведомой шестерни, повреждение коробок дифференциала или чрезмерный износ подшипников. Непригодные детали ремонтируют или заменяют.

Картер моста не должен иметь значительного износа в зоне работы манжеты ступицы, поверхность под манжету должна быть гладкой, без царапин и забоин.
