5.3.7. Система питания

Система питания двигателей ЗМЗ-4061, -4063 в основном аналогична системе питания двигателей ЗМЗ-4025, -4026.

Отличия следующие:

- привод топливного насоса осуществляется от эксцентрика, закрепленного на распределительном валу впускных клапанов через промежуточный рычаг;

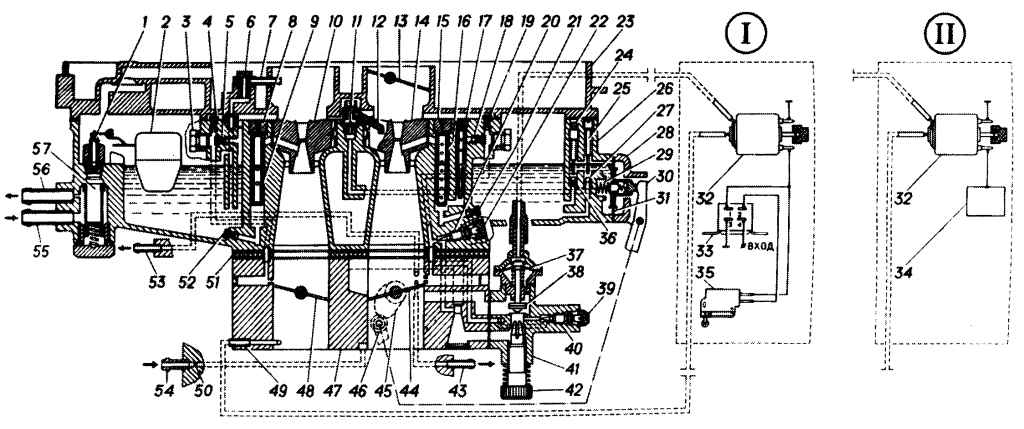

Рис. 4.29. Схема карбюраторов К-151, К-151Д: I — схема управления экономайзером принудительного холостого хода (К-151 для ЗМЗ-Д025, -4026); II — схема управления экономайзером принудительного холостого хода (К-151Д для ЗМЗ-4061, 4063); 1 — топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт крепления распылителя эконостата второй камеры; 7 — распылитель эконостата второй камеры; 8 — воздушный жиклер главной дозирующей системы второй камеры; 9 — эмульсионная трубка главной дозирующей системы второй камеры; 10 — малый диффузор второй камеры; 11 — выпускной шариковый клапан ускорительного насоса; 12 — распылитель ускорительного насоса; 13 — воздушная заслонка; 14 — малый диффузор первой камеры; 15 — воздушный жиклер главной дозирующей системы первой камеры; 16 — эмульсионная трубка главной дозирующей системы первой камеры; 17 — блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер системы холостого хода; 20 — винт заводской регулировки состава смеси; 21 — главный топливный жиклер первой камеры; 22 — заглушка; 23 — крышка карбюратора; 24 — регулировочный винт перепуска топлива системы ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 — впускной шариковый клапан ускорительного насоса; 28 — крышка ускорительного насоса; 29 — пружина; 30 — рычаг привода ускорительного насоса; 31 — диафрагма ускорительного насоса; 32 — электромагнитный клапан; 33 — электронный блок управления; 34 — контроллер; 35 — микровыключатель; 36 — перепускной жиклер ускорительного насоса; 37 — диафрагма экономайзера принудительного холостого хода; 38 — клапан экономайзера принудительного холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси; 41 — корпус экономайзера принудительного холостого хода; 42 — винт эксплуатационной регулировки холостого хода; 43 — трубка к вакуум-корректору; 44 — дроссельная заслонка первой камеры; 45 — кулачок привода рычага ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47 — корпус дроссельных заслонок; 48 — дроссельная заслонка второй камеры; 49 — трубка подвода разрежения к электромагнитному клапану; 50 — калиброванное отверстие; 51 — прокладка; 52 — главный топливный жиклер второй камеры; 53 — трубка к клапану системы рециркуляции отработавших газов; 54 — трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 — сливная трубка; 57 — топливный фильтр

— карбюратор К-151 Д (см. рис. 4.29) отличается от карбюратора К-151 системой отключения подачи топлива (экономайзером принудительного холостого хода);

— система отключения подачи топлива состоит из электромагнитного клапана 32, управляемого контроллером зажигания 34, и экономайзера принудительного холостого хода (ЭПХХ). ЭПХХ размещается на карбюраторе, электромагнитный клапан и контроллер зажигания — под капотом, на щитке передка автомобиля;

- контроллер зажигания управляет электромагнитным клапаном в зависимости от частоты вращения коленчатого вала двигателя и разрежения во впускной трубе;

- система отключения подачи топлива работает следующим образом. При отпущенной педали акселератора и частоте вращения коленчатого вала двигателя более 1650 мин^-1 контроллер не подает напряжение на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в ЭПХХ, клапан которого перекрывает канал холостого хода. В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается, двигатель «глохнет», двигатель работает неустойчиво на минимальной частоте врашения холостого хода) необходимо прежде всего убедиться в надежности электрических контактов элементов системы и надежности соединения шланга отбора воздуха для контроллера.

Для проверки работоспособности приборов ЭПХХ необходимо включить зажигание, пустить и прогреть двигатель. Затем со стороны моторного отсека одной рукой открыть дроссельные заслонки примерно на 1/3 хода, другой — придерживать электромагнитный клапан. Резко отпустить дроссельные заслонки. При этом электромагнитный клапан должен отключиться, а при снижении частоты вращения коленчатого вала примерно до 1600 мин^-1 электромагнитный клапан должен включиться.

Основные дозирующие элементы карбюратора К-151Д приведены в табл. 4.5.

Регулировка системы холостого хода аналогична регулировке для двигателей ЗМЗ-4025, ЗМЗ-4026, указанной в настоящем руководстве.
