5.3.5. Система вентиляции картера

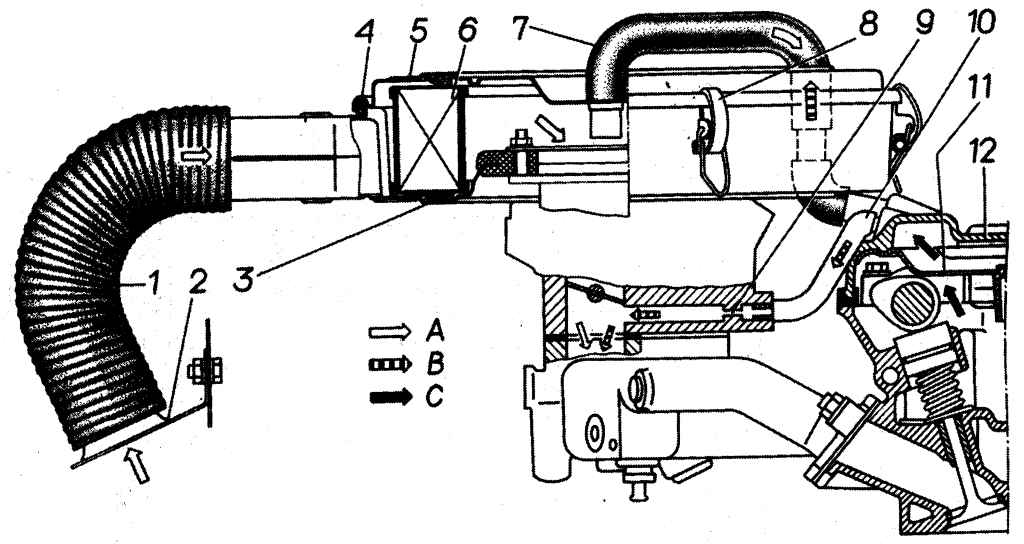

Рис. 4.128. Схема системы вентиляции картера двигателя: А — чистый воздух; В — смесь чистого воздуха с картерными газами; С — картерные газы; 1 — воздухозаборный шланг; 2 — воздухозаборный патрубок; 3 — корпус воздушного фильтра; 4 — уплотнительная прокладка; 5 — крышка воздушного фильтра; 6 — фильтрующий элемент; 7 и 10 — шланги; 8 — защелка; 9 — калиброванное отверстие в корпусе дроссельных заслонок карбюратора; 11 — маслоотражатель; 12 — крышка клапанов

Система вентиляции картера (рис. 4.128) — закрытая, принудительная, действует за счет разрежения во впускной трубе. Маслоотделитель 11 размещен в крышке 12 клапанов.

При работе двигателя на холостом ходу и малых нагрузках газы из картера отсасываются через малую ветвь по шлангу 10 и калиброванное отверстие 9 в корпус дроссельных заслонок карбюратора. На полных нагрузках вентиляция осуществляется по шлангу 7 в воздушный фильтр, на остальных режимах — через воздушный фильтр и малую ветвь.

При эксплуатации не нарушайте герметичность системы вентиляции и не допускайте работу двигателя при открытой маслозаливной горловине. Это вызывает повышенный вынос масла с картерными газами.

Работу системы вентиляции картера можно проверить следующим образом: при работе двигателя на минимальной частоте вращения коленчатого вала на холостом ходу должно быть разрежение в картере двигателя. Это определяется с помощью водяного пьезометра, соединенного с картером двигателя через патрубок под маслощуп. Если система работает ненормально, то в картере будет давление. Это возможно в случае закоксовывания каналов вентиляции или чрезмерного прорыва газов в картер двигателя.

При межсезонном обслуживании системы вентиляции, при пробеге 40 тыс. км рекомендуется: снять крышку клапанов и шланги вентиляции; очистить от смолистых отложений маслоотделитель крышки, шланги вентиляции и каналы в карбюраторе.
