2.6.1. Осевой зазор коленчатого вала

Осевой зазор коленчатого вала выставляется с помощью полуколец различной толщины. Зазор должен находиться в пределах 0,10—0,20 мм. Измеряется зазор с помощью индикатора часового типа и штатива.

Измерение зазора проводите в следующей последовательности:

- установите индикатор и его держатель на блок цилиндров и подготовьте к работе;

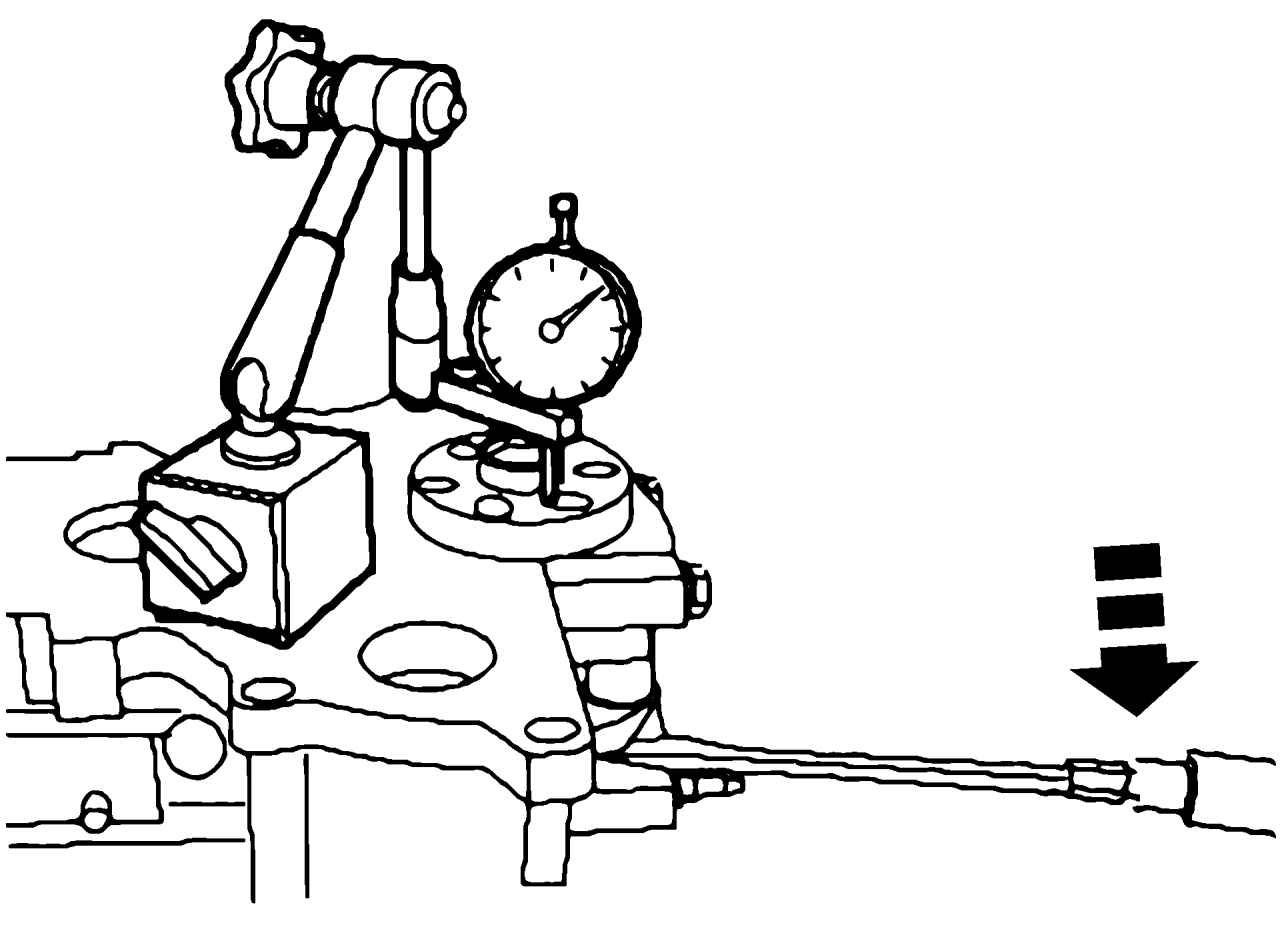

Рис. 154. Измерение осевого зазора коленчатого вала с использованием магнитного штатива с индикатором часового типа

- переместите вал из одного крайнего положения в другое. Разница в показаниях индикатора составит осевой зазор (рис. 154).
