17.3. Снятие блока управления отоплением и вентиляцией

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите радиоприемник.

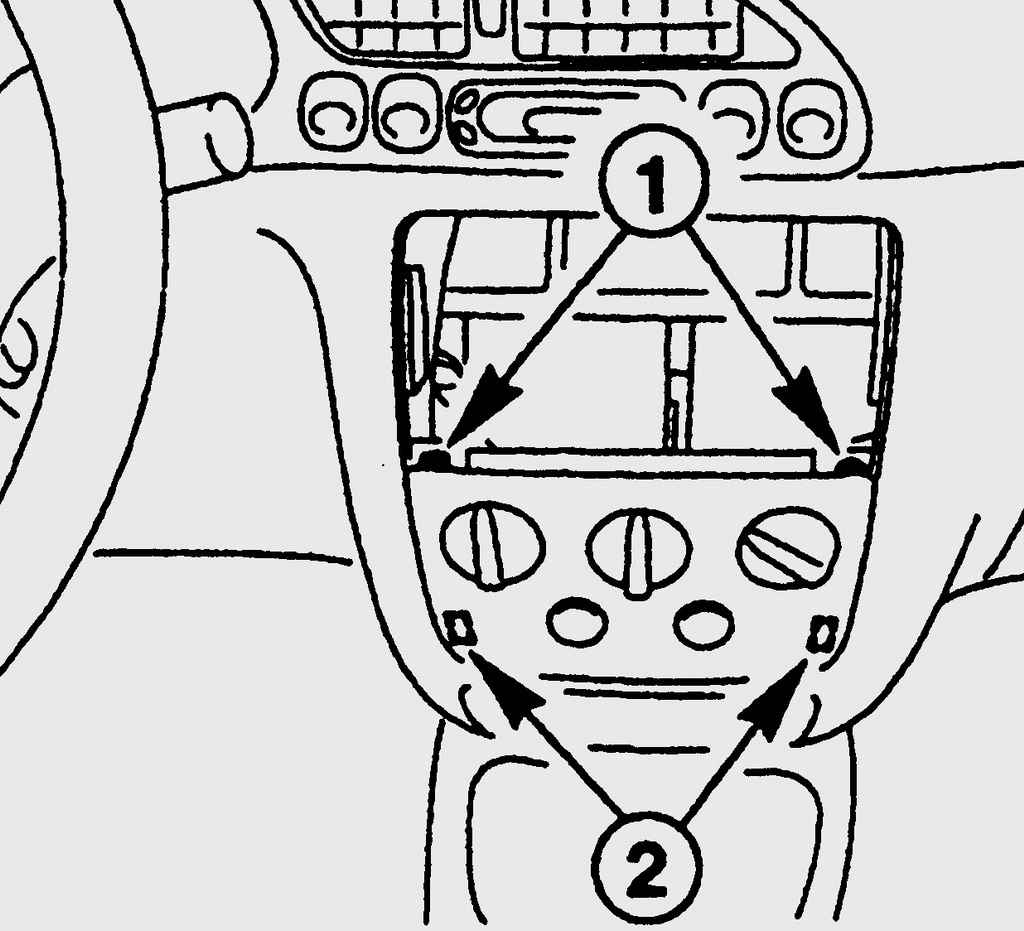

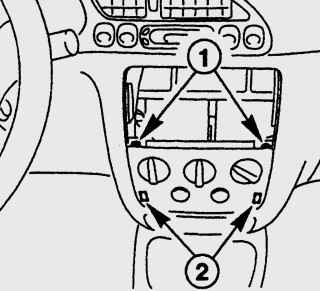

Рис. 16.4. Расположение винтов (1) и фиксаторов (2) крепления блока управления отоплением и вентиляцией

3. Выверните винты 1 (рис. 16.4).

4. Освободите фиксаторы 2.

5. Осторожно вытяните вперед блок управления отоплением и вентиляцией и с обратной стороны блока отсоедините центральный контактный разъем.

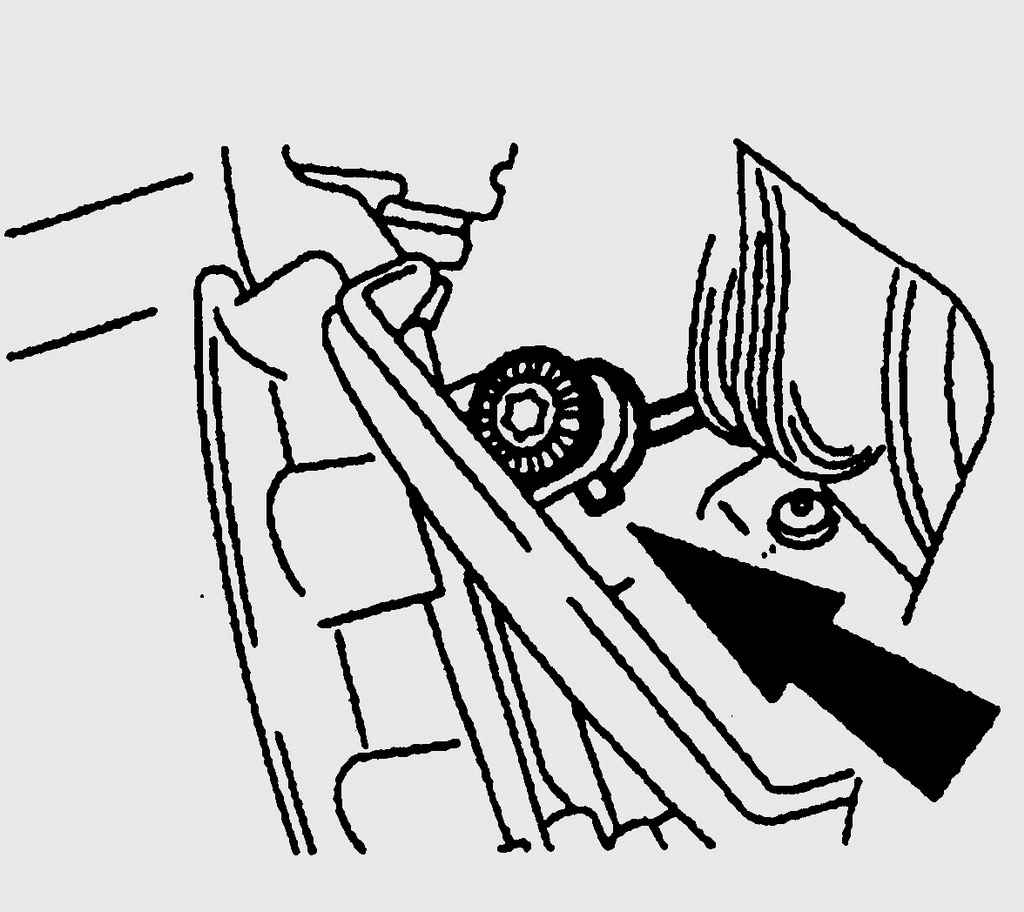

Рис. 16.5. Место крепления троса распределения потоков воздуха

6. Отсоедините от блока управления отоплением и вентиляцией трос распределения потоков воздуха (рис. 16.5).

7. Снимите блок управления отоплением и вентиляцией.

8. Установка проводится в последовательности, обратной снятию.

9. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

10. Проверьте работу системы отопления и вентиляции.
