9.12. Стеклоочистители

Комплект очистителя ветрового стекла состоит из привода очистителя, рычагов и щеток.

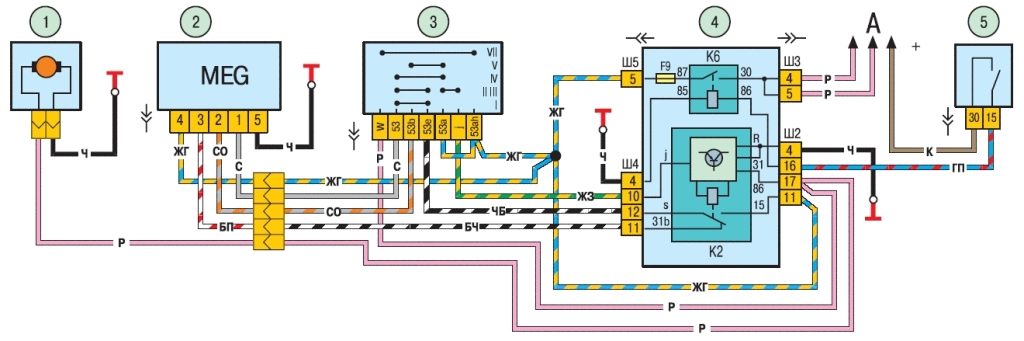

Рис. 9.21. Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – переключатель очистителя и омывателя ветрового стекла; 4 – монтажный блок; 5 – выключатель зажигания; А – к источникам питания; К2 – реле очистителя ветрового стекла; К6 – дополнительное реле

Схема включения очистителя показана на рис. 9.21. Очиститель имеет три режима работы.

I режим – прерывистый. Этот режим обеспечивается электронным реле К2 типа 524.3747 или 523.3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла.

II режим – постоянный, с малой скоростью движения щеток.

III режим – постоянный, с высокой скоростью движения щеток.

Схема подсоединений выводов реле очистителя ветрового стекла показана на рис. 9.21.

Реле должно обеспечивать включение электродвигателя очистителя с частотой 14±4 цикла в минуту в диапазоне работы от холостого хода (нагрузка только тягами) до нагрузки максимальным эффективным моментом 3,92 Н·м (0,4 кгс·м) при частоте вращения вала моторедуктора не менее 20 мин^-1, при температуре (20±5) °С и напряжении питания (14±0,2) В.

Частота вращения вала моторедуктора при напряжении питания 13,5 В, моменте нагрузки 2 Н·м и температуре окружающей среды (25+10) °С, мин^-1:

первая (малая).......39–50

вторая (большая).......59–72

Потребляемая сила тока при указанном выше моменте нагрузки, А, не более:

на первой скорости.......4

на второй скорости.......4,7

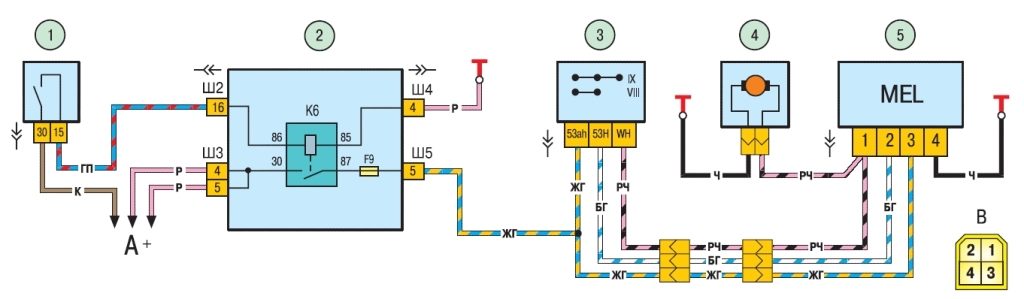

Рис. 9.22. Схема включения очистителя и омывателя заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель очистителя и омывателя заднего стекла; 4 – электродвигатель омывателя заднего стекла; 5 – электродвигатель очистителя заднего стекла; А – к источникам питания; В –порядок условной нумерации штекеров в колодке электродвигателя; К6 – дополнительное реле

Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах очистителей установлен термобиметаллический предохранитель для защиты от перегрузок. Схема включения очистителя заднего стекла приведена на рис. 9.22.

У очистителя заднего стекла при нагрузке моторедуктора моментом 1 Н·м, напряжении питания 13,5 В, температуре (25±10) °С число двойных ходов вала моторедуктора должно быть в прерывистом режиме 1618 мин^-1, в постоянном 2030 мин^-1, а потребляемая сила тока не более 3 А.

Схема подсоединений выводов реле очистителя ветрового стекла показана на рис. 9.21.

Реле должно обеспечивать переключение режима работы очистителя на малую скорость при включении омывтеля ветрового стекла (если очиститель работал на прерывистом режиме или был выключен). После выключения омывателя ветрового стекла очиститель должен сделать 2–4 полных цикла очистки на малой скорости при температуре (20±5) °С и напряжении питания (14±0,2) В.

1. Снимите крышку блока предохранителей и реле (см. «Замена предохранителей и реле»).

2. Выньте реле стеклоочистителя.

3. Установите новое реле и закройте крышку блока.

Очиститель ветрового окна снимают для правки или замены деформированных тяг и рычагов. Неисправный моторедуктор заменяйте новым.

Вам потребуются: ключ «на 10», отвертка.

1. Снимите накладку гайки крепления рычага.	2. Отверните гайку крепления рычага. Обратите внимание, под гайкой установлена пружинная шайба.

3. Снимите рычаг.	4. Отсоедините колодку жгута проводов от выключателя подкапотной лампы и...

5. ...снимите выключатель.	6. Выверните винты крепления облицовки ветрового окна и...

7. ...снимите облицовку.	8. Разъедините колодку жгута проводов стеклоочистителя.

9. Выверните болты кронштейнов крепления тяг с одной и...	10. ...с другой стороны и...

11. ...снимите кронштейн крепления облицовки ветрового стекла.	12. Выверните болты крепления кронштейна моторедуктора к щитку передка.

13. Снимите механизм стеклоочистителя в сборе.	14. Перед снятием тяг пометьте взаимное положение кронштейна тяг относительно моторедуктора.

15. Отверните гайку крепления тяг к моторедуктору.	16. Выверните три болта крепления моторедуктора к кронштейну и...

17. ...снимите моторедуктор.

18. Собирайте и устанавливайте механизм стеклоочистителя в обратной последовательности.

Очиститель окна двери задка снимают для правки или замены деформированных рычагов. Неисправный моторедуктор заменяйте новым.

Вам потребуются: ключи «на 10», «на 24».

1. Поднимите накладку и отверните гайку крепления рычага щетки.	2. Снимите рычаг и...

3. ...защитный колпачок.	4. Отверните гайку крепления моторедуктора к двери задка.

5. Снимите обивку двери задка (см. «Снятие и установка обивки двери задка»)

6. Отсоедините от моторедуктора колодку жгута проводов.	7. Отверните две гайки крепления кронштейна моторедуктора к двери и...

8. ...снимите моторедуктор.

9. Устанавливайте моторедуктор и все снятые детали в порядке, обратном снятию.
