10.5.4. Ремонт генератора

Вам потребуются: торцовые головки «на 7» и TORX E8, вороток, отвертка с плоским лезвием, паяльник, тестер, съемник и оправки для замены подшипников ротора.

1. Снимите генератор с автомобиля (см. «Снятие и установка генератора»).

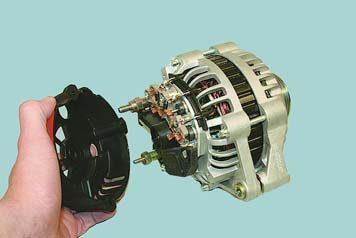

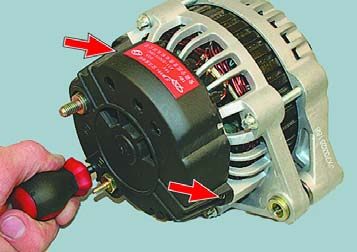

2. Выверните три винта крепления пластмассового кожуха генератора...	3. ...и снимите кожух.

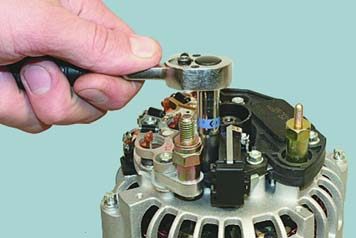

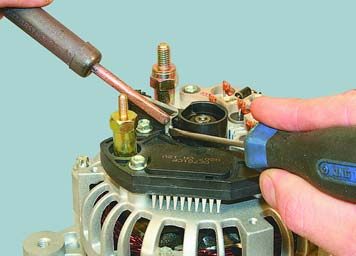

4. Отпаяйте вывод щеточного узла от вывода регулятора напряжения.	5. Торцовой головкой «на 7» выверните два болта крепления щеточного узла к задней крышке генератора...

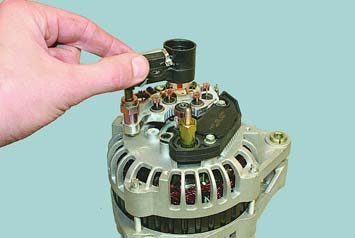

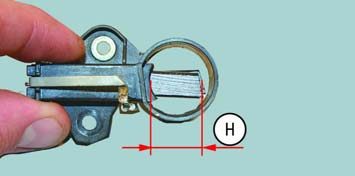

6. ...и снимите щеточный узел.	7. Проверьте выступание щеток в свободном состоянии. Если размер H окажется меньше 2 мм замените щетки или щеточный узел в сборе. Проверьте легкость перемещения щеток в щеткодержателе. Если они подклинивают, щеточный узел также необходимо заменить.

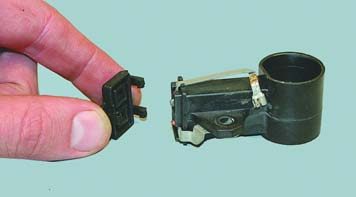

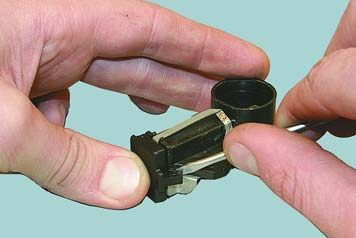

8. Для замены щеток отожмите три фиксатора крышки щеткодержателя...	9. ...снимите крышку...

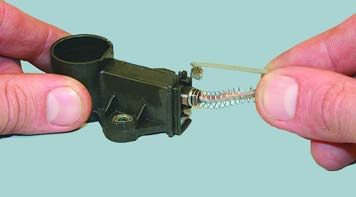

10. ...и выньте щетки из щеткодержателя.

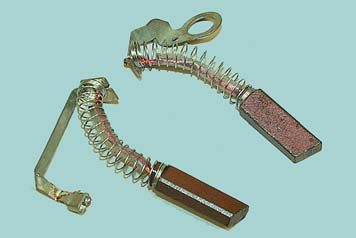

Примечание Так выглядят щетки генератора. Для замены приобретайте точно такие же щетки.

11. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если показания на тестере будут показывать бесконечность, значит, в обмотке ротора обрыв и его необходимо заменить.	12. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединив выводы тестера к любому контактному кольцу и корпусу ротора. Показания тестера должны показывать бесконечность.

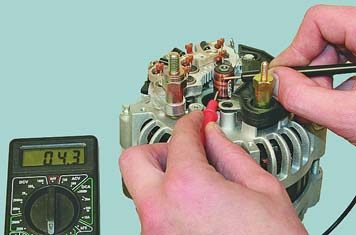

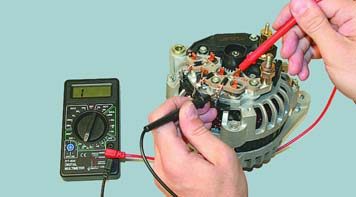

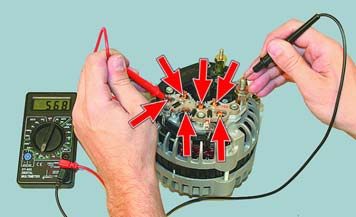

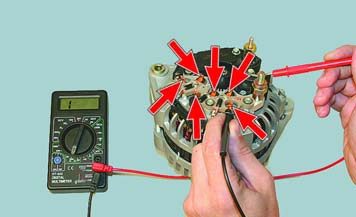

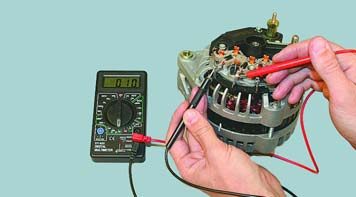

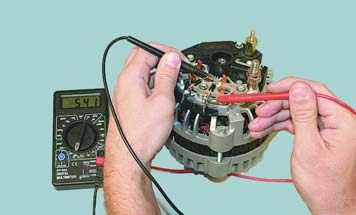

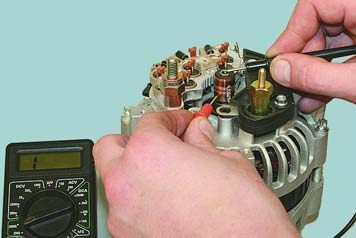

13. Проверьте диоды выпрямительного блока. Для этого установите тестер в режим измерения сопротивления и подсоедините «отрицательный» (черный) щуп тестера к выводу «плюс» генератора, а «положительный» (красный) щуп поочередно подсоединяйте к шести контактным выводам диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.	14. Подсоедините «положительный» (красный) щуп тестера к выводу «плюс» генератора, а «отрицательный» (черный) щуп поочередно подсоединяйте к тем же шести контактным выводам диодов. Если диоды исправны, тестер покажет бесконечно большое сопротивление.

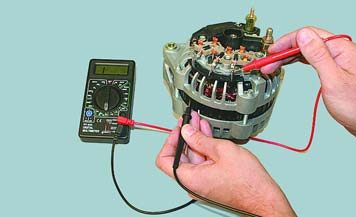

15. Для проверки дополнительных диодов подсоединяйте «положительный» (красный) щуп тестера к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, а «отрицательный» (черный) щуп подсоединяйте к противоположным выводам дополнительных диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.	16. Подсоедините щупы тестера к дополнительным диодам, поменяв полярность. Если диоды исправны, тестер покажет бесконечно большое сопротивление.

17. Замените выпрямительный блок, если при проверке вы обнаружите хотя бы один неисправный диод.

18. Проверьте обмотку статора на обрыв, поочередно измеряя тестером сопротивление между всеми выводами обмотки. Если измеренное сопротивление будет стремиться к бесконечности, замените статор.	19. Подсоедините щупы тестера к корпусу статора и поочередно к каждому выводу обмотки. Измеренное сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае замените статор.

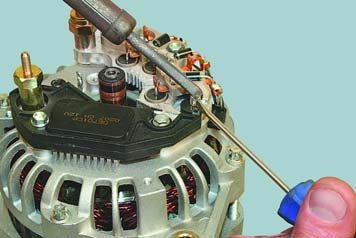

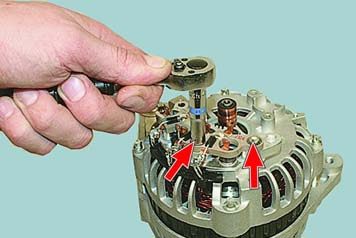

20. Отпаяйте вывод регулятора напряжения от вывода выпрямительного блока.	21. Торцовой головкой «на 7» выверните два болта крепления регулятора напряжения к задней крышке генератора...

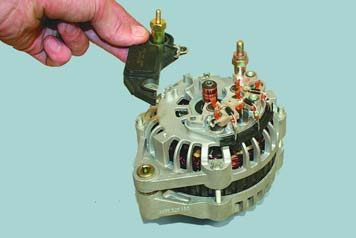

22. ...и снимите регулятор напряжения.

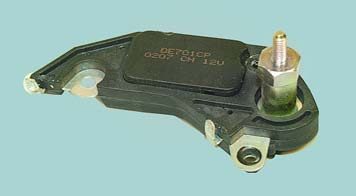

Примечание Так выглядит регулятор напряжения. Обратите внимание на его маркировку, чтобы при замене регулятора приобрести точно такой же.

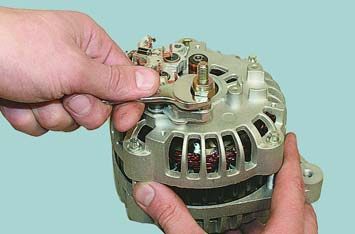

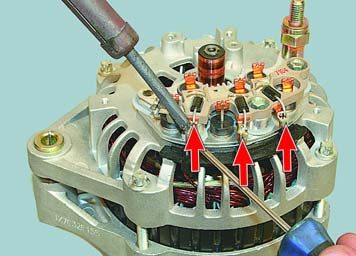

23. Отпаяйте три вывода обмотки статора от выводов выпрямительного блока.	24. Ключом «на 15» выверните контактную шпильку вывода «плюс» генератора.

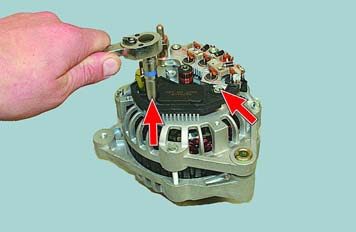

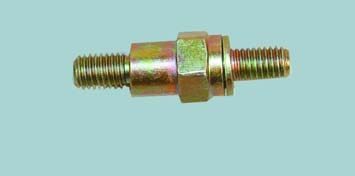

25. Осмотрите контактную шпильку. Замените ее, если обнаружите следы перегрева или подгорания.	26. Торцовой головкой «на 7» выверните два болта крепления выпрямительного блока к задней крышке генератора...

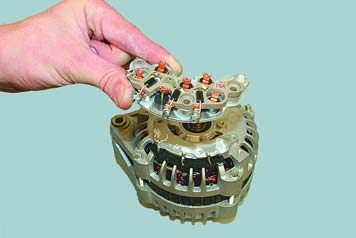

27. ...и снимите выпрямительный блок.

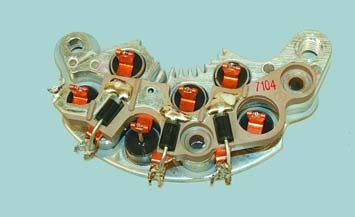

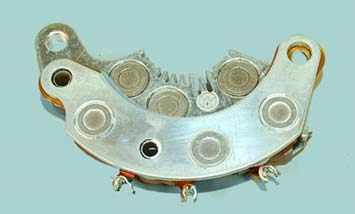

Примечание Так выглядит снятый выпрямительный блок со стороны защитного кожуха... ...а так – со стороны статора.

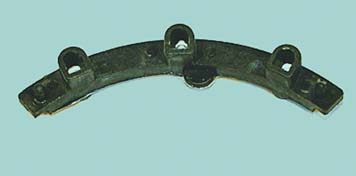

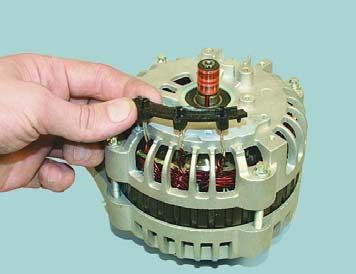

28. Снимите изолятор выводов обмотки статора.	29. Осмотрите снятый изолятор. Поврежденный изолятор замените.

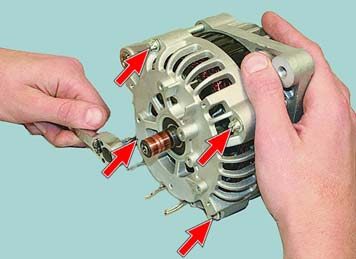

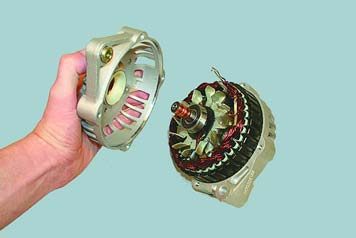

30. Торцовой головкой TORX E8 выверните четыре стяжных болта.	31. Поддев отверткой, снимите переднюю крышку генератора.

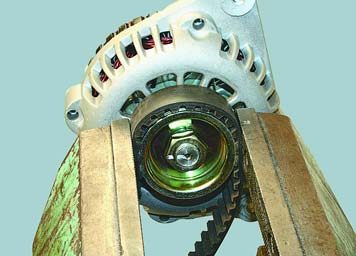

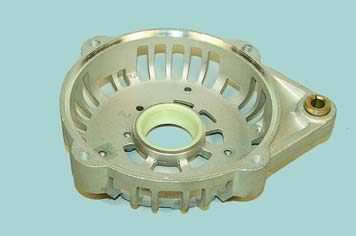

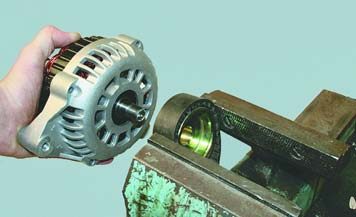

32. Осмотрите переднюю крышку генератора. Пластмассовая втулка переднего подшипника ротора генератора должна быть плотно установлена в отверстии крышки и на ней. При правильной посадке подшипника во втулке на ней не должно быть следов проскальзывания наружного кольца подшипника. Если обнаружены трещины крышки, особенно в местах крепления генератора, необходимо заменить крышку новой.	33. Зажмите в тиски шкив генератора через старый ремень...

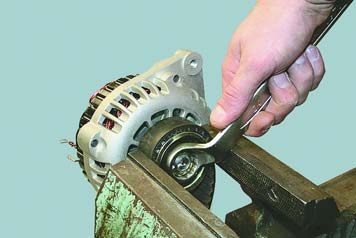

34. ...и отверните накидным ключом или торцовой головкой «на 24» гайку крепления шкива.	35. Выньте вал ротора из отверстия шкива генератора.

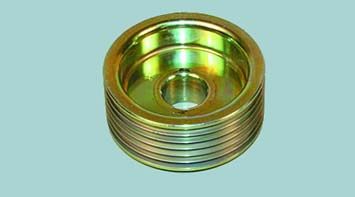

Примечание Шкив генератора зафиксирован от проворачивания на валу ротора только за счет сил трения после затяжки гайки его крепления требуемым моментом. Шпонка в соединении отсутствует.

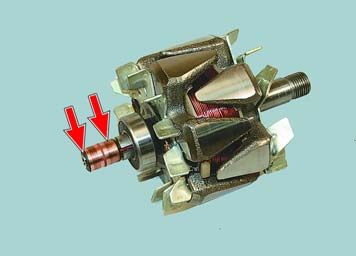

36. Выньте ротор генератора из передней крышки.	37. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы износа от щеток и другие дефекты, прошлифуйте кольца. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, сняв минимальный слой металла, а затем прошлифовать их.

38. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник следует заменить. Для этого...

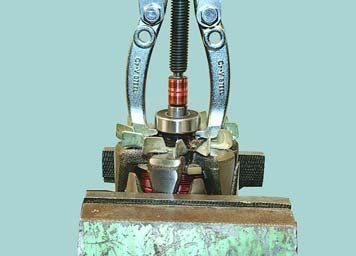

39. ...спрессуйте подшипник с посадочной шейки вала ротора...	40....и снимите подшипник с вала.

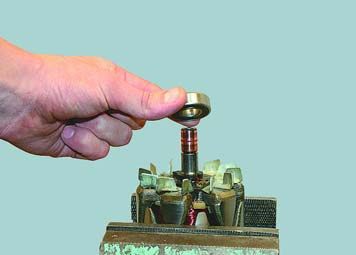

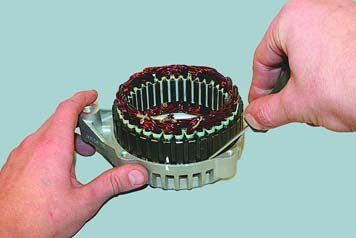

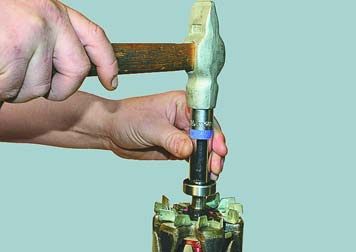

41. Напрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие к внутреннему кольцу подшипника через оправку подходящего диаметра.	42. Пометьте взаимное расположение статора и передней крышки.

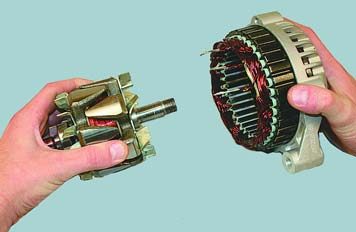

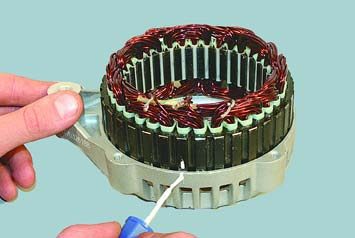

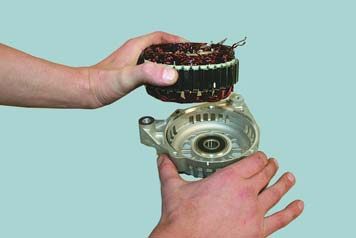

43. Аккуратно подденьте статор отверткой...	44. ...и разъедините статор и переднюю крышку генератора.

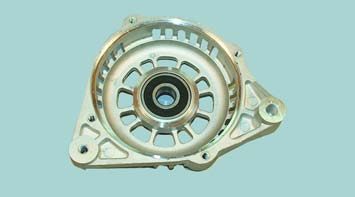

45. Осмотрите заднюю крышку генератора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, замените подшипник. Если обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку новой.	46. Для замены заднего подшипника вала ротора выпрессуйте его из крышки.

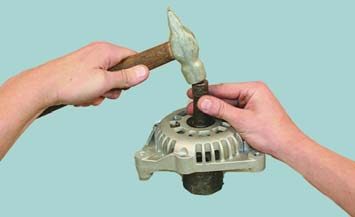

47. Запрессуйте новый подшипник в крышку оправкой подходящего диаметра, прикладывая усилие к наружному кольцу.

48. Соберите генератор в порядке, обратном разборке, сориентировав крышки генератора и статор по ранее сделанным меткам.
